产品简介

QT7041B 板卡是一款基于K7+V7的高性能6U VPX载板。板载 2个HPC形式的FMC连接器（用于外部信号扩展）。该板卡采用国外器件与全国产化器件完全兼容的设计。板卡选用了Xilinx公司7系FPGA中Virtex 7 系 列 中 的 XC7VX690T-2FFG1761I （ 或 者 复 旦 微 的JFM7VX690T36 ） 和 Kintex 7 系 列 中 的 XC7K325T-2FFG900I（或复旦微 JFM7K325T8）各1颗 ，组 成 双 FPGA 处 理 模 块 。 其中XC7VX690T-2FFG1761I（或者复旦微的JFM7VX690T36）搭配2组各4片16bit 4Gb的DDR3 SDRAM作为缓存和 2片256Mb的SPIFlash分别作为程序加载和数据存储。板卡具有多 组高速 Serdes 到背板连接器，可根据需求支持PCIe3.0或其他高速信号接口，同时具有多路标准 GPIO接口，客户可灵活使用。

QT7041B通过2个HPC的标准FMC（VITA57.1）接口向外部提供丰富、高速且可配置的数字I/O资源。每个FMC可提供82对高速差分线（含对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线。客户可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及使用环境。

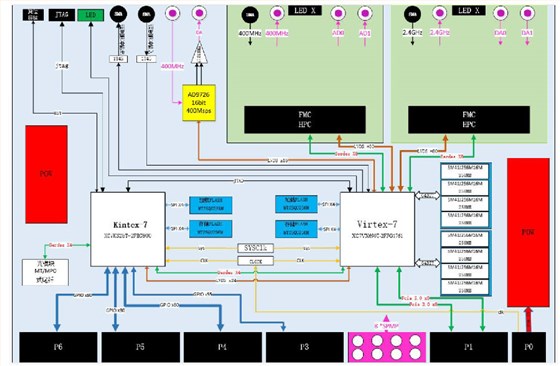

系统框图
