QT7020L-光纤/以太网载板

总线：光纤/以太网
FPGA种类：XC7Z100FFG900(兼容045/035)
FMC数量类型：FMC
板卡种类：FPGA载板

产品简介

QT7020L 板卡是一款高性能计算模块。主控芯片采用 Xilinx 公司 Zynq-7 系列 SoC 家族中的XC7Z100-2FFG900I （兼容 XC7Z045-2FFG900 和 XC7Z035-2FFG900 ）。

产品详情

产品简介

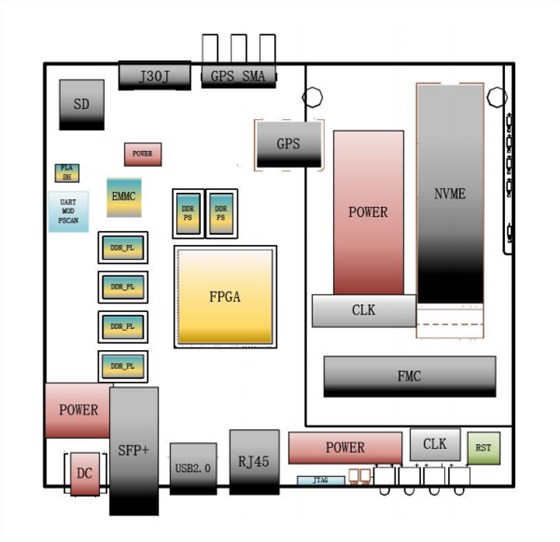

QT7020L板卡是一款高性能计算模块。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900I（兼容XC7Z045-2FFG900和XC7Z035-2FFG900）。其内含ARM公司的Cortex-A9MPCore处理器系统与Xilinx的Kintex-7系列FPGA。板载6片16bit;的DDR3SDRAM和1片eMMC，一个6PinJTAG口，一路4Pin的CAN接口，一个支持13路GPIO的J30J连接器，1个RJ45千兆网口、1个USB2.0、MicroSD等外设接口，1个SMA形式的GPIO接口（其中一个可以支持GPS信号接入以提取PPS信号），另外还支持一路M.2SSD接口，SFP+光纤接口以及FMC扩展接口。

QT7020L板卡提供一个HPC连接器作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。此外，FMC接口的电气与机械设计依据FMC标准，可适配HPC和LPC接口的子板，能够满足用户适配多种子卡的使用需求。
