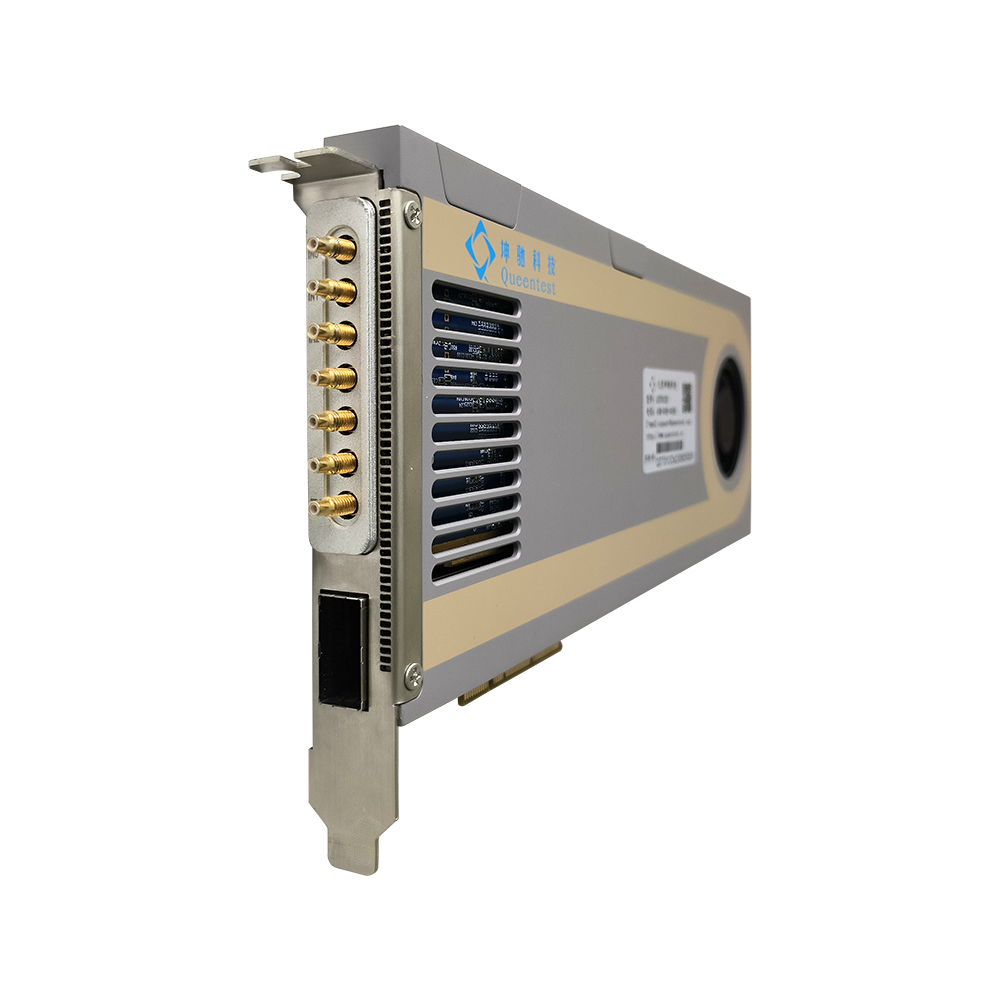

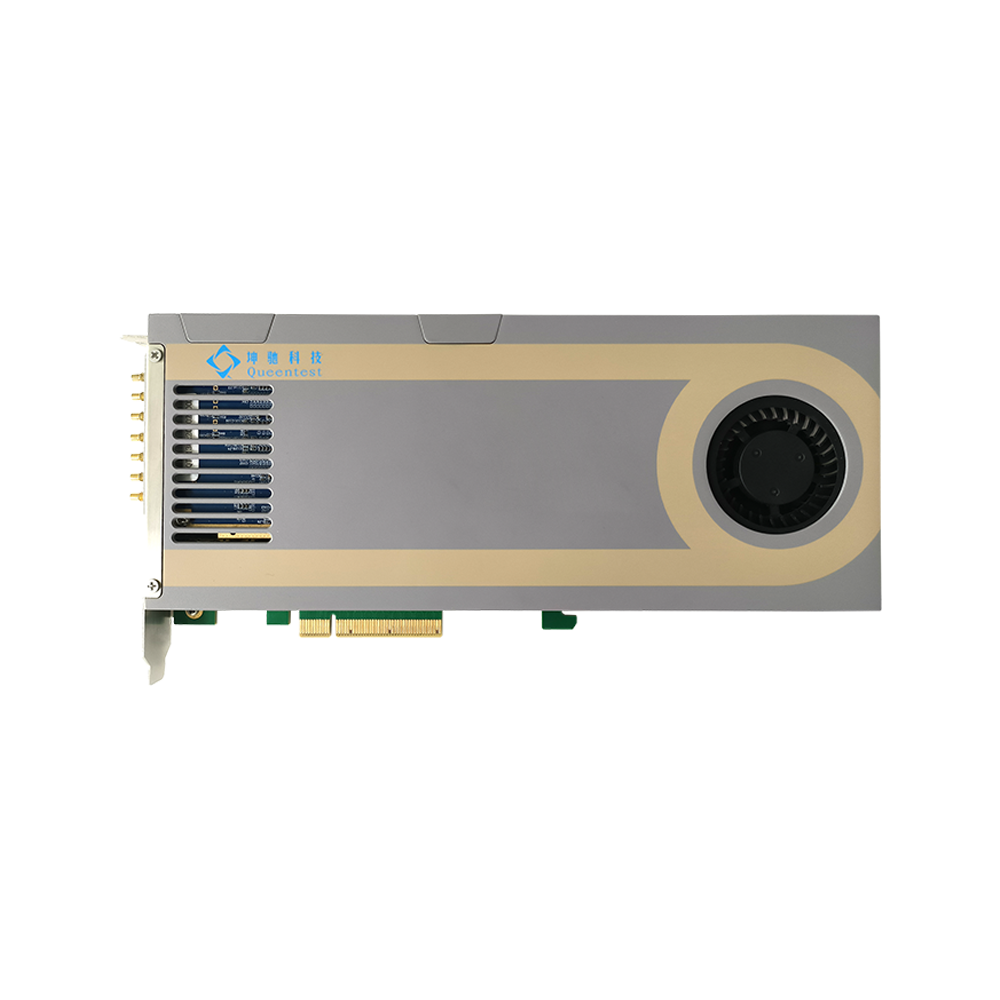

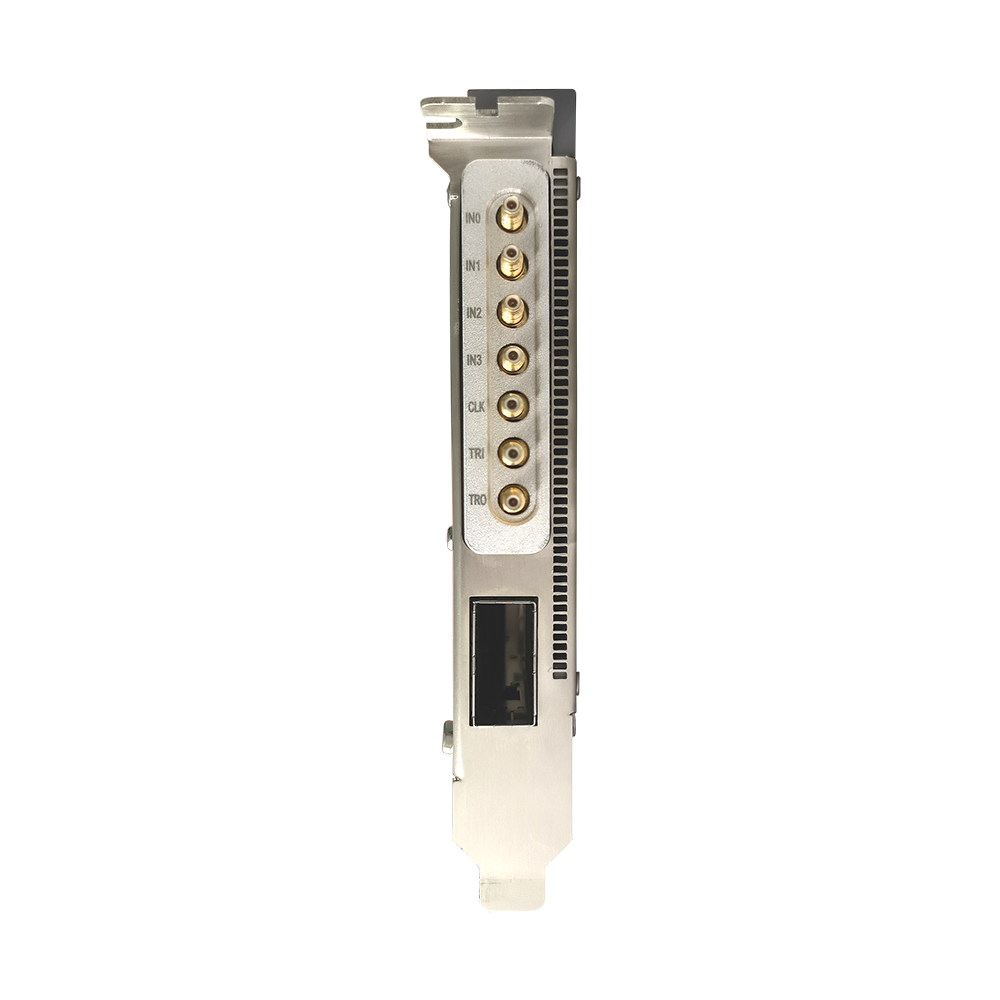

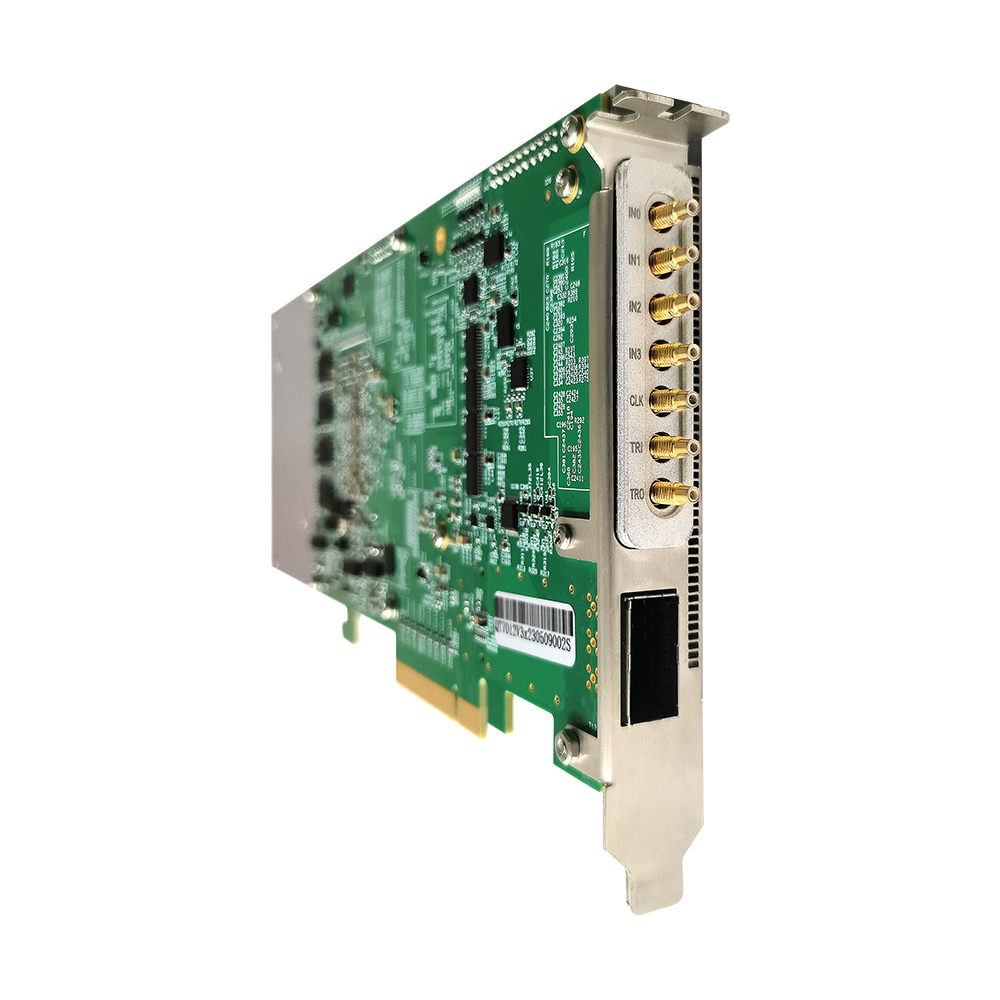

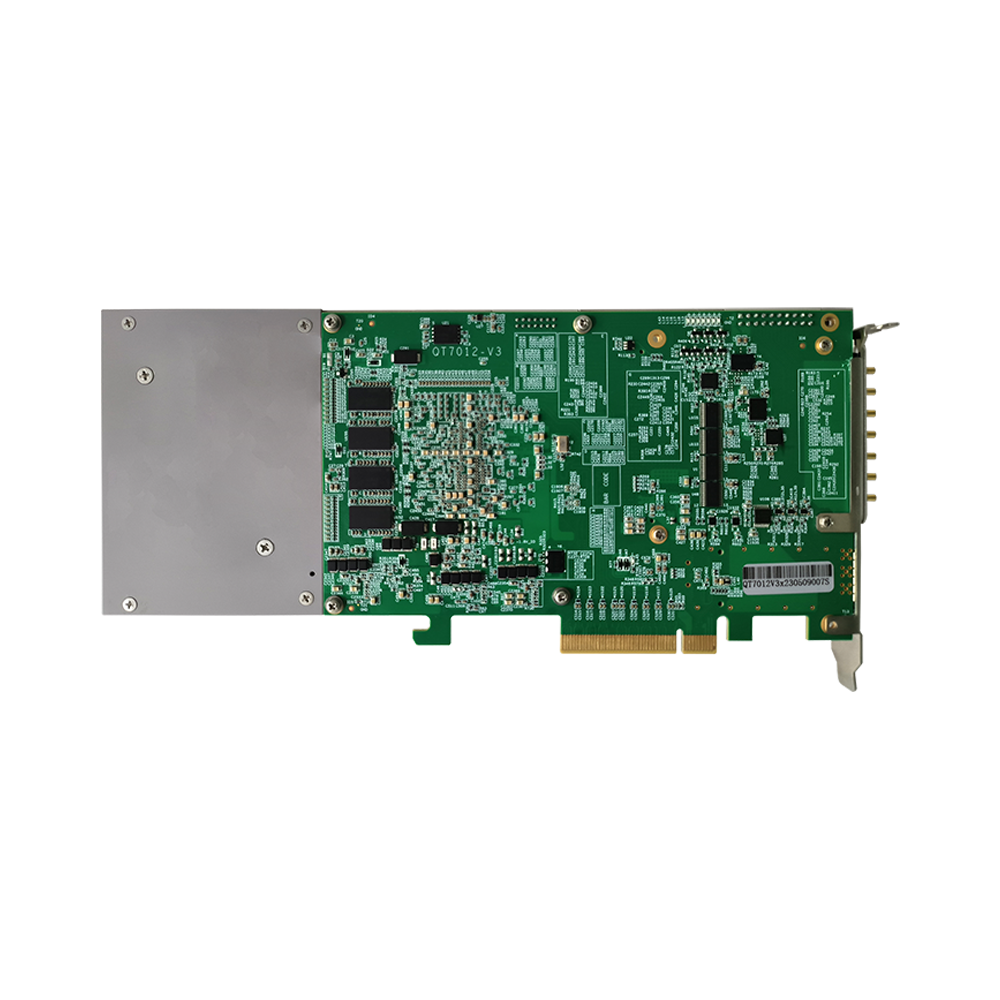

QT12136-宽带中频采集卡 QT12136-宽带中频采集卡
支持宽带RF/IF信号输入的高速数据采集卡;支持 4、2、1通道采集;最高1GSps采样率;14bit转换精度
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品简介

坤驰科技自主研发的QT12136是一款支持宽带RF/IF信号输入的高速数据采集卡。这使QT12136成为雷达阵列信号处理,软件无线电,宽带通信,数采,通信测试设备应用的理想工具。QT12136提供快速的PCIExpress3.0 x8数据传输接口,尤其适合于OEM应用。

QT12136在主机中占用一个单槽PCIex16插槽 , 采样率高为500MSps/CH。模拟带宽在交流输入模式下370M,DDR3采集存储器容量4GB;采用 Xilinx KU115 FPGA,使用QTexV1.0开发套件允许用户自定义实时处理算法。标配的数据采集固件允许用户通过板载存储器缓存采集信号,并通过PCI Express总线把信号传输到主机。

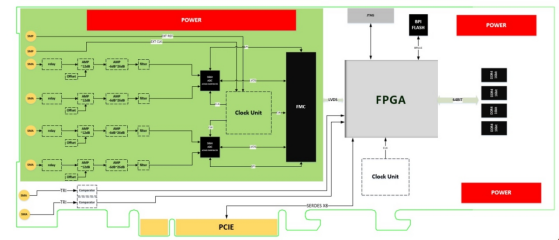

系统框图



主要规格
—— 支持 4、2、1通道采集。
—— 最高1GSps采样率。

—— 14bit转换精度。

—— 输入带宽(-3dB):0.1~480MHz

—— 支持AC耦合方式。
—— 板载2GBDDR3存储器。
—— 支持外部触发输入或输出。
—— 支持GPIO功能。
—— 支持数字采集、模拟采集、混合采集。
—— 支持灵活的触发条件设置。
—— PCIex8Gen3数据传输接口,连续传输率 4GB/s。
—— 数据压缩功能提高存储器和传输带宽利用率。
—— FPGA支持用户自定义逻辑开发,接口简单。
—— 提供灵活的时钟方案。
客户价值
—— 具有板载FPGA实时信号处理能力的高速14bit采集卡。
—— 通过快速PCIe总线实时传输采集数据。
—— 捕获宽带信号。
—— 提供开放的QTex逻辑开发平台。
—— 用户可自定义开发FPGA。
—— 大容量板载存储器。
—— 缩短开发时间,加快上市速度。

应用领域

—— 雷达阵列信号处理

—— 软件无线电
—— 宽带通信
—— 数据采集
—— 通信测试设备
>
