产品简介

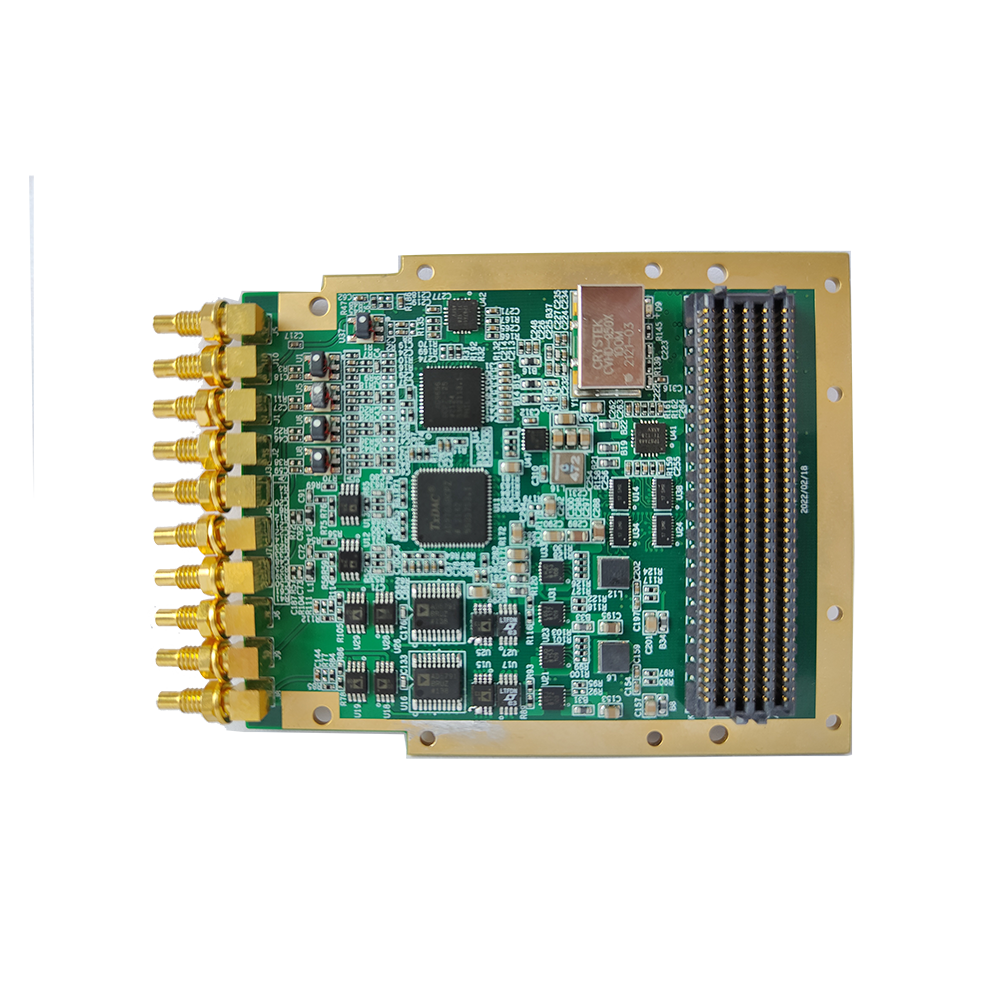

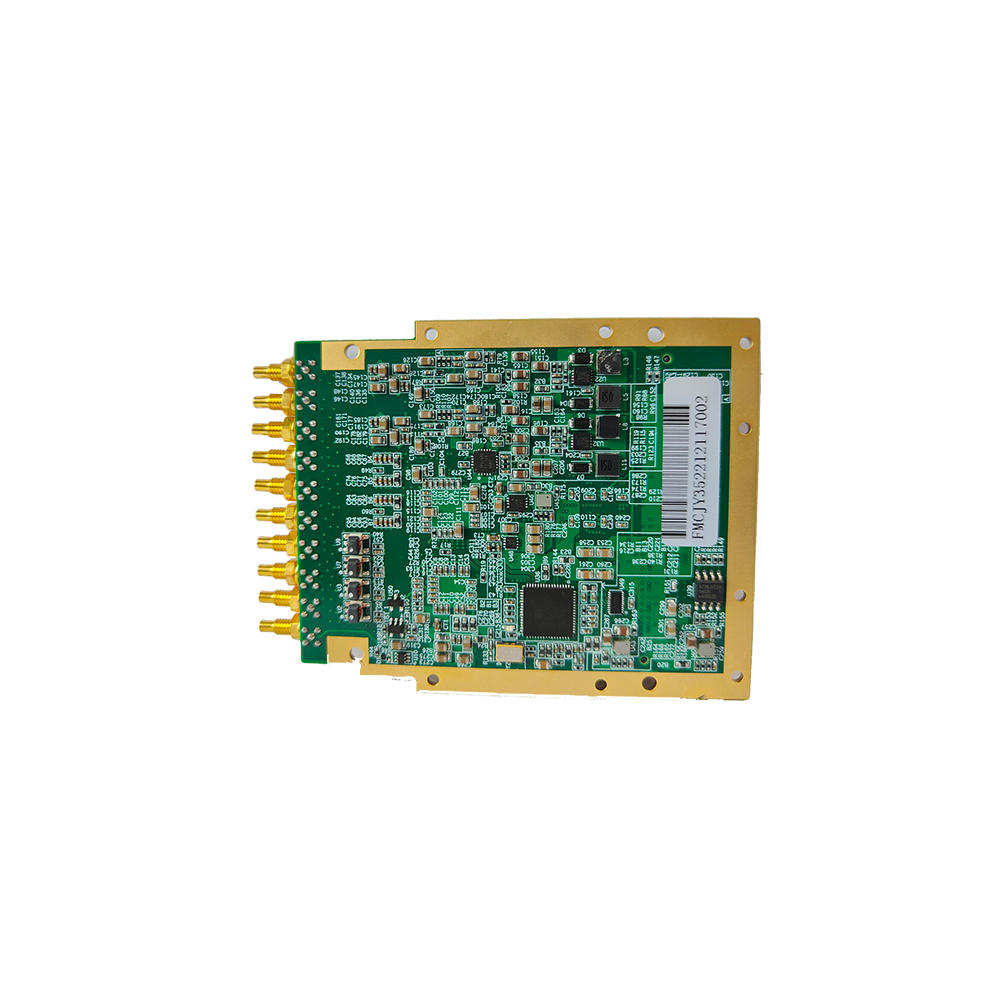

HGYV1是基于ADI公司的16bit-125MS/s高速模数转换器芯片AD9656BCPZ-125和16bit-500MS/s高速数模转换器芯片AD9783BCPZ以及20bit-1ppm精度的电压输出型数模转换器芯片AD5791BRUZ而设计的标准单槽位、支持导冷结构的FMC子卡;HGYV1最大支持4通道交流耦合16bit-125MS/s的模拟输入,2通道直流耦合16bit-500MS/s的模拟输出以及2通道直流耦合20bit-1ppm精度的电压输出(采样率大于等于1MS/s),输入输出阻抗均为50欧姆。
HGYV1支持外部触发输入或者内部触发输出;时钟模式支持内部参考时钟输入、外部参考时钟输入、外部采样时钟输入三种,时钟选择可通过控制时钟芯片实现。
HGYV1的电气与机械设计依据FMC标准(ANSI/VITA 57.1),支持导冷,能够满足用户在特殊环境下的使用需求。
系统框图
主要性能与指标
模拟输入(AD0~AD3) |
|
通道数量 |
4通道,交流耦合 |
分辨率 |
16bit |
输入幅度 |
2Vpp |
输入阻抗 |
50欧姆 |
连接器类型 |
SSMC |
全功率带宽 |
650MHz |
性能指标 |
FADC=125Msps,FIN=9.7MHz@ -1.0 dBFS: SNR:78dBFS;SFDR:99dBc;ENOB:12.7bits |
低速DAC通道模拟输出(DA0~DA1) |
|
通道数量 |
2通道,直流耦合 |
分辨率 |
20bit |
输出精度 |
1 ppm |
输出幅度 |
±0.5V |
输出阻抗 |
50欧姆 |
连接器类型 |
SSMC |
高速DAC通道模拟输出(DA2~DA3) |
|
通道数量 |
2通道,直流耦合 |
分辨率 |
16bit |
输出幅度 |
±1V |
输出阻抗 |
50欧姆 |
连接器类型 |
SSMC |
性能指标 |
FDAC=500Msps,Fout=20MHz,SFDR:80dBc; |
外部参考时钟/采样时钟输入(CLK) |
|
输入功率 |
0dBm~ +10dBm |
输入阻抗 |
50欧姆 |
连接器类型 |
SSMC |
输入频率 |
参考时钟:10MHz ~125MHz(小于20M时slew rate要足够大) 采样时钟:40MHz ~125MHz |
触发输入/输出(TRG) |
|
电平标准 |
LVTTL/LVCMOS |
阀值 |
VIH >2.0V、VIL < 0.6V |
连接器类型 |
SSMC |
频率 |
最大200MHz |
ADC(AD9656BCPZ-125)输出 |
|
输出电平标准 |
JESD204B x4 |
FMC连接器类型 |
HPC (ASP-134488-01) |
低速DAC(AD5791BRUZ)输入 |
|
LVDS数据宽度 |
SPI |
FMC连接器类型 |
HPC (ASP-134488-01) |
高速DAC(AD9783BCPZ)输入 |
|
LVDS数据宽度 |
LVDS x 16 |
FMC连接器类型 |
HPC (ASP-134488-01) |
时钟模块 |
|
内部参考时钟类型 |
LVCMOS |
参考时钟频率 |
10MHz(默认),可选配 |
