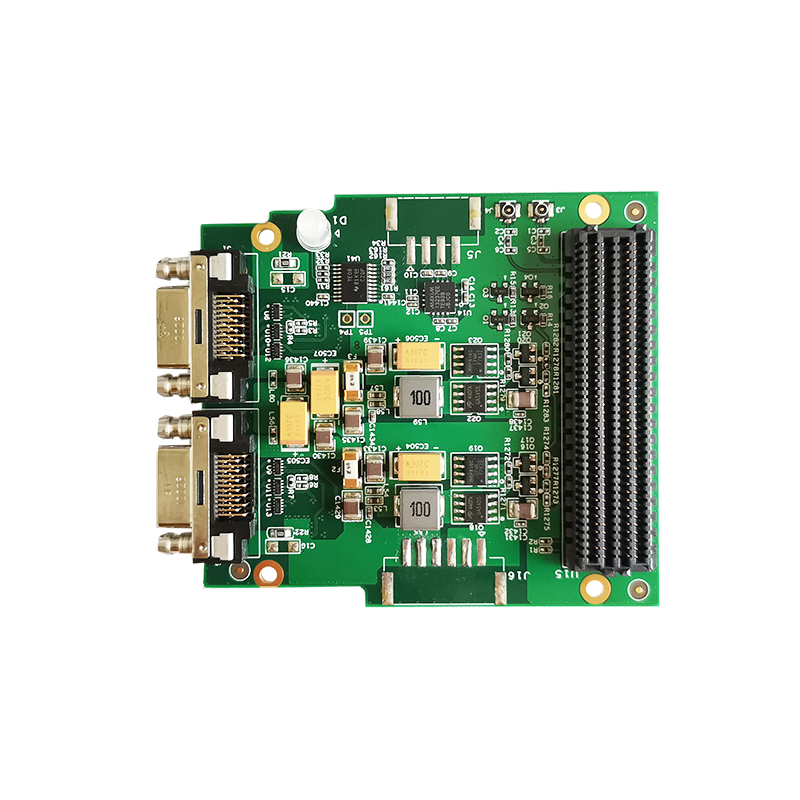

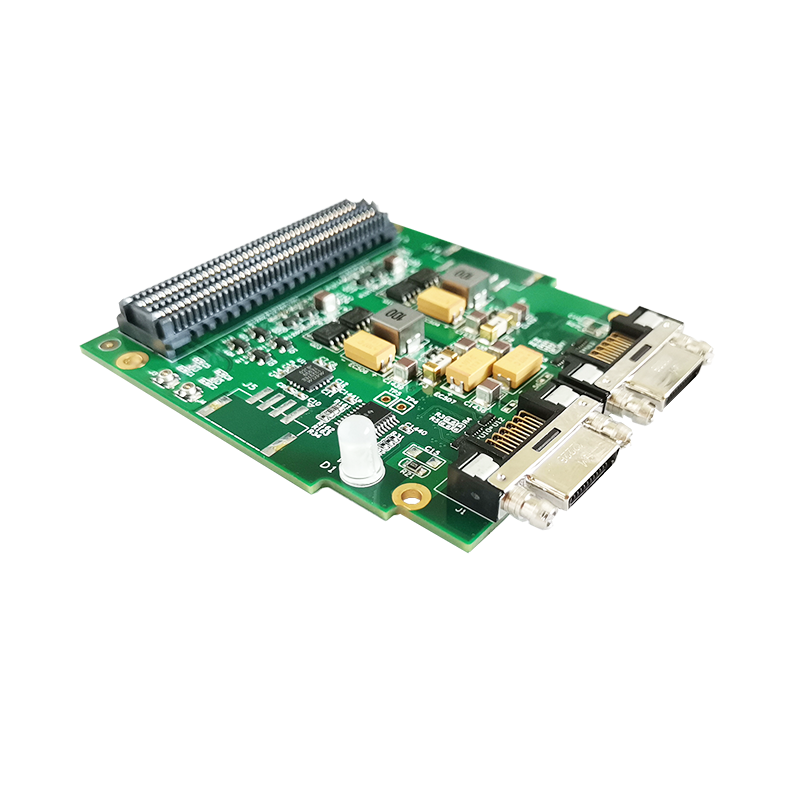

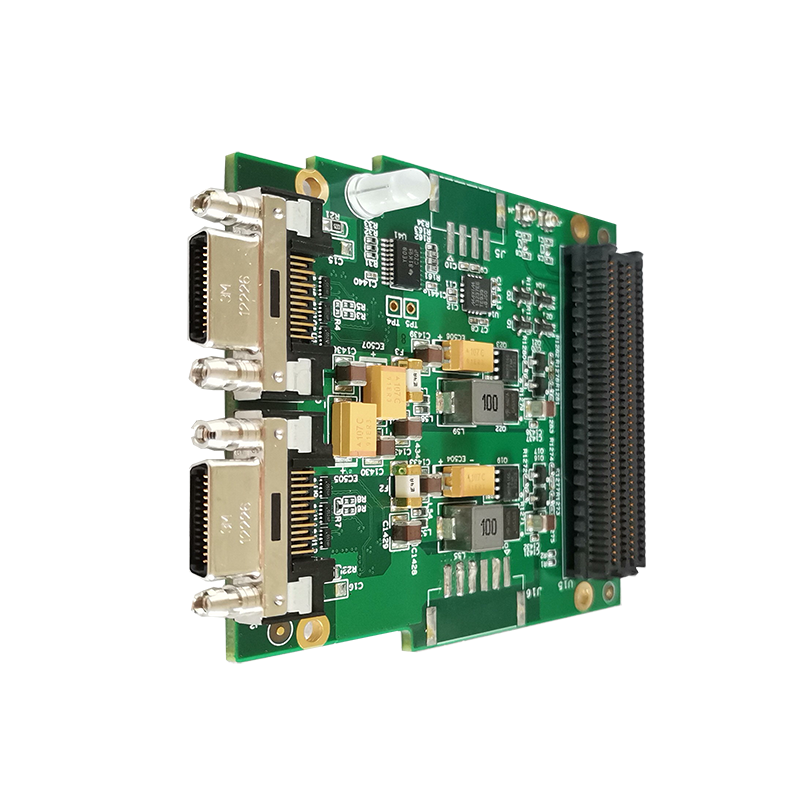

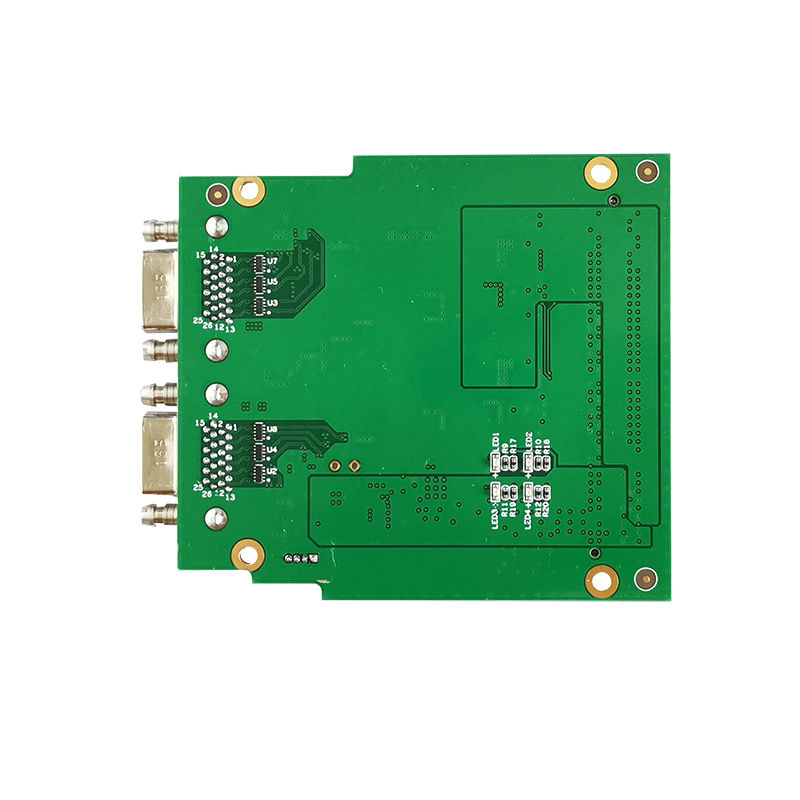

QT7421-数字接口卡 QT7421-数字接口卡
全功能 cameralink FMC 子卡,可支持 2xBase,1xMedium,1xFull 以及一进一出
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品简介

QT7421是一款具有2个Camera Link SDR接口的全功能单宽FMC子卡模块,它提供标准的工业相机链路接口,为用户提供了利用FPGA解决大运算量处理的能力。这些应用利用兼容的相机进行诸如帧抓取、数字视频通信和图像处理等。可以支持双Base,单Base/Medium/Full/80Bit的相机接入和模拟输出。

QT7421使用LPC接口作为标准FMC接口,该板卡可应用于几乎全部的Xilinx开发板中及其他标准FMC FPGA载板。

QT7421的电气与机械设计依据FMC标准(ANSI/VITA 57.1),支持风冷,能够满足用户在标准使用环境下的需求。

技术规格

  • ——Camera Link采用2个3M SDR 0.8mm间距的连接器,分别作为Camera Link 1和Camera Link 2的输入

  • ——FMC子卡完全符合标准的Vita57.1规范,大小为:76.5mmX69mm。安装孔大小为2.7mm

  • ——储存温度:-20℃~ +70℃

  • ——工作温度:商业级0℃~ +55℃ ,工业级 -20℃~ +55℃

  • ——工作湿度:10%~80%

  • ——采用LPC作为FMC连接器

应用领域

  • —— 数字成像

  • —— 图像分析与测试

  • —— 标准Camera Link相机的视频采集

  • —— Camera Link相机模拟信号源等

>
