简介

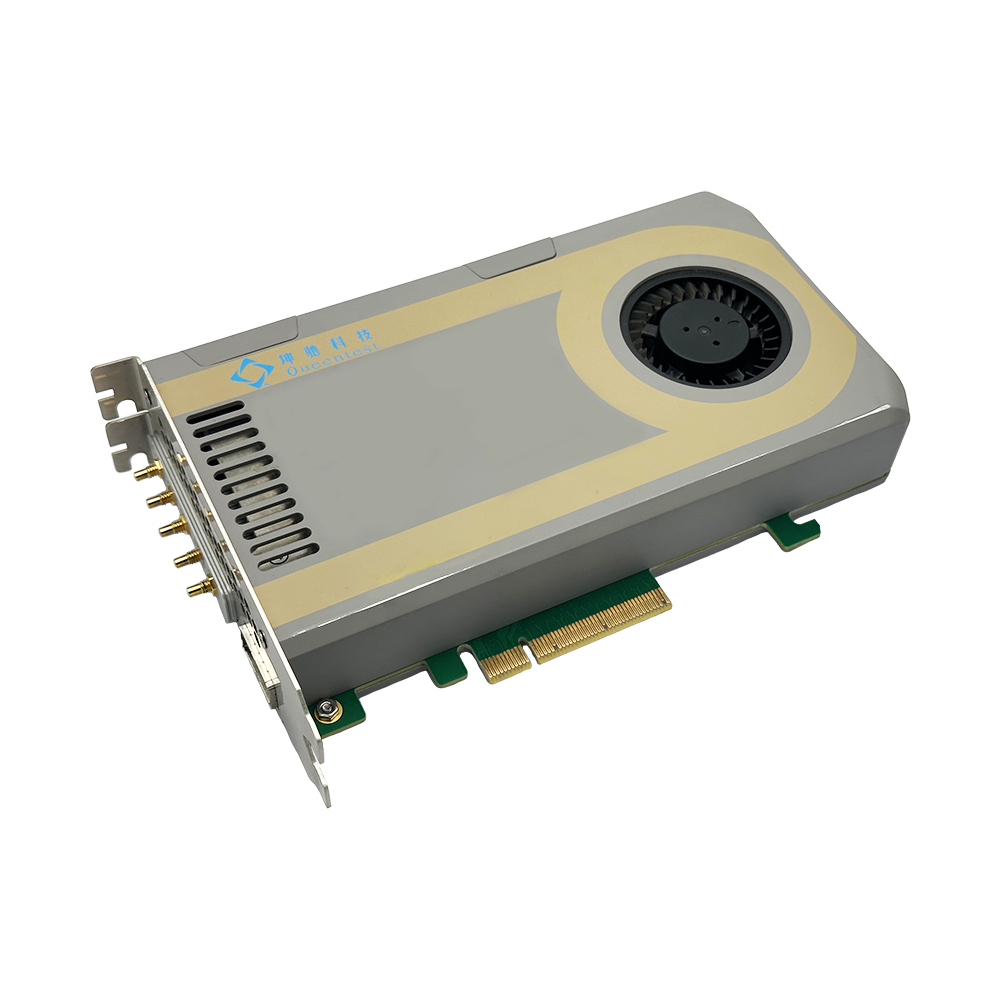

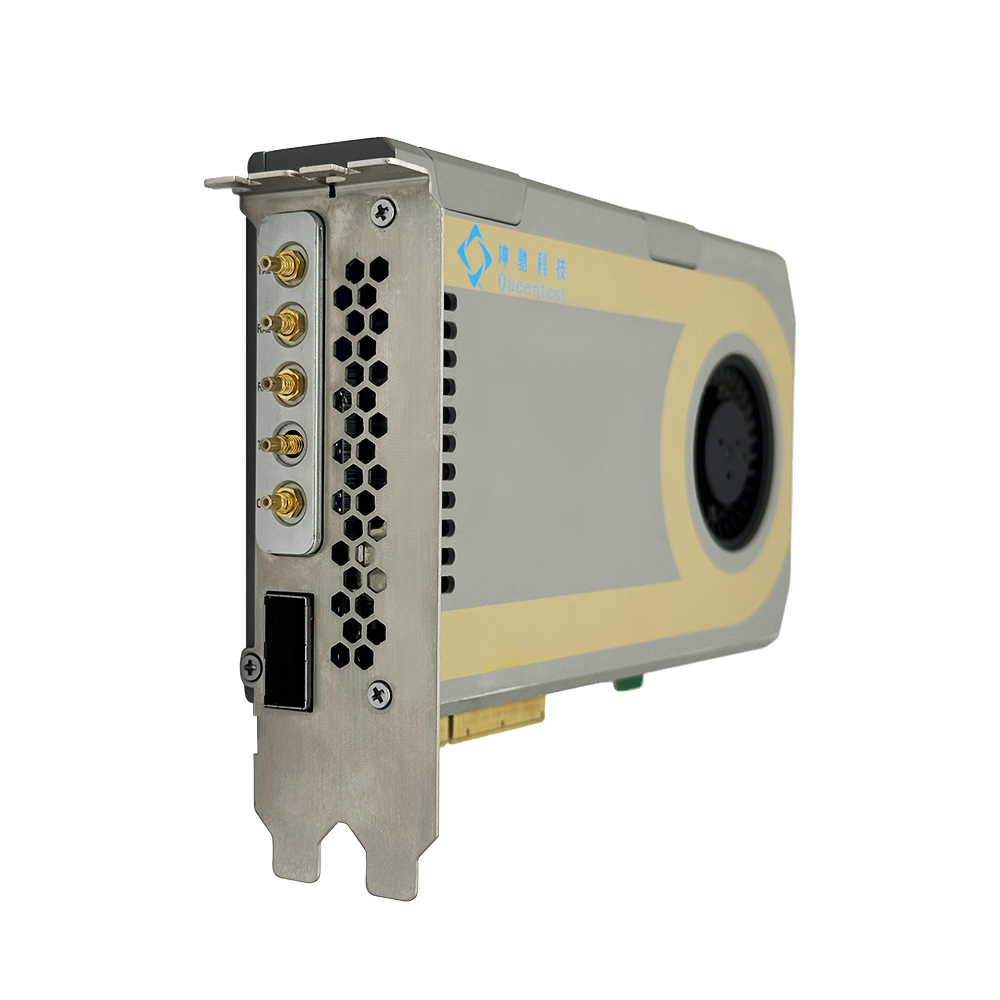

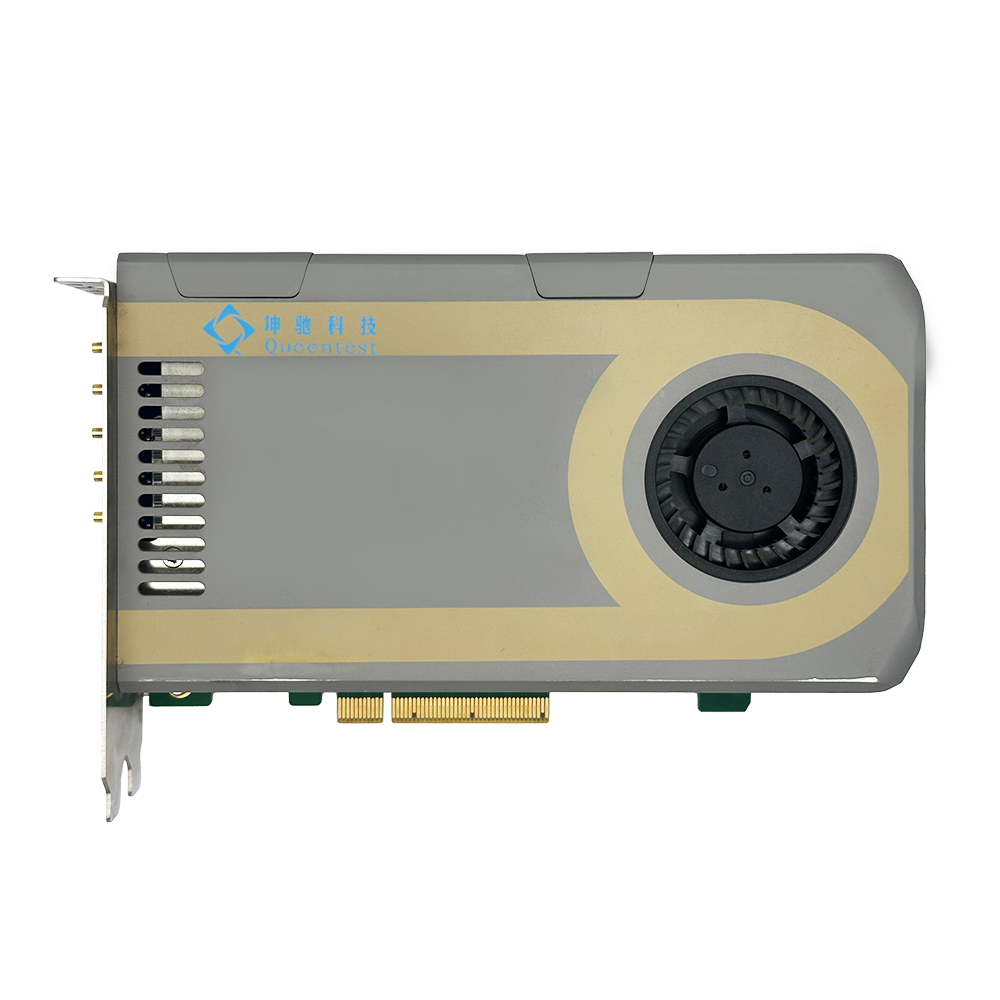

坤驰科技自主研发的QT12509是一款基于RF-IC芯片PCIe总线的射频收发板卡，板卡提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。接收链路由两个独立的带宽、直接变频接收器组成，具有出色的动态范围。发射链路采用直接变频调制器，以小巧的体积完成高精度低噪声信号调制。射频通道具备程控增益控制电路，能够利用软件提供的API完成增益控制功能，配合基带的数字滤波功能，板卡提供灵活增益控制模式以及对应的数据滤波器带宽配置。

技术规格

l RF-IC芯片：ADRV9009

l 2个射频接收通道，245.76MS/s，16bit，调谐范围75MHz~6GHz，信号瞬时带宽200MHz

l 2个射频发射通道，245.76MS/s，16bit，调谐范围75MHz~6GHz，信号瞬时带宽200MHz

l 支持内部参考时钟和外部参考时钟

l 支持TDD应用模式，同一时刻接收和发射频点相同

l PCIe x8 Gen3，连续传输速率5GB/s

l 8GB DDR4存储空间

l FPGA定制应用，提供Verilog-HDL二次开发接口
