简介

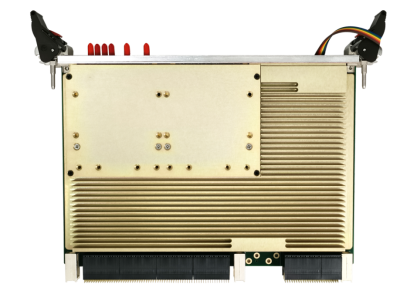

坤驰科技自主研发的QT41331B是一款交流耦合的VPX高速数据采集播放卡，它支持2通道，14bit，2.5GSPS采集和16bit，2通道2.5GSPS播放。板载FPGA具备实时信号处理能力，可实现数字上变频DUC、数字下变频DDC、数字滤波、快速傅立叶变换等信号处理算法。QT41331B提供快速的PCI Express 3.0 x8总线以实现数据传输，并具备灵活配置的触发与采集功能。这些特性使QT41331B适用雷达通信、软件无线电等应用场景。
特性
l 2通道采集，2通道播放
l 采集14bit垂直分辨率，播放16bit垂直分辨率
l AC耦合输入、AC耦合输出
l 2.5GSPS采样速率
l 推荐输入幅度600mVpp
l 输出幅度：600mVpp@10MHz
l 支持内部参考时钟、外参考时钟及外采样时钟
l 支持PCIe 3.0 x8总线通信，支持与PC的高速数据交互功能
l 预留一组8收8发高速SerDes到背板，可定制PCIe3.0 x8或Aurora数据存盘
l 双FPGA芯片，提供丰富的逻辑资源
l 支持多路GPIO到背板
l 支持同步采集播放
l 2组64bit DDR3 SDRAM，单组容量2GB，共4GB存储空间
l 支持利用EEPROM存储数据
l 预留JTAG调试接口
l 符合VPX标准
l 板载温度传感器
l FPGA定制应用，提供Verilog-HDL二次开发接口
