产品简介

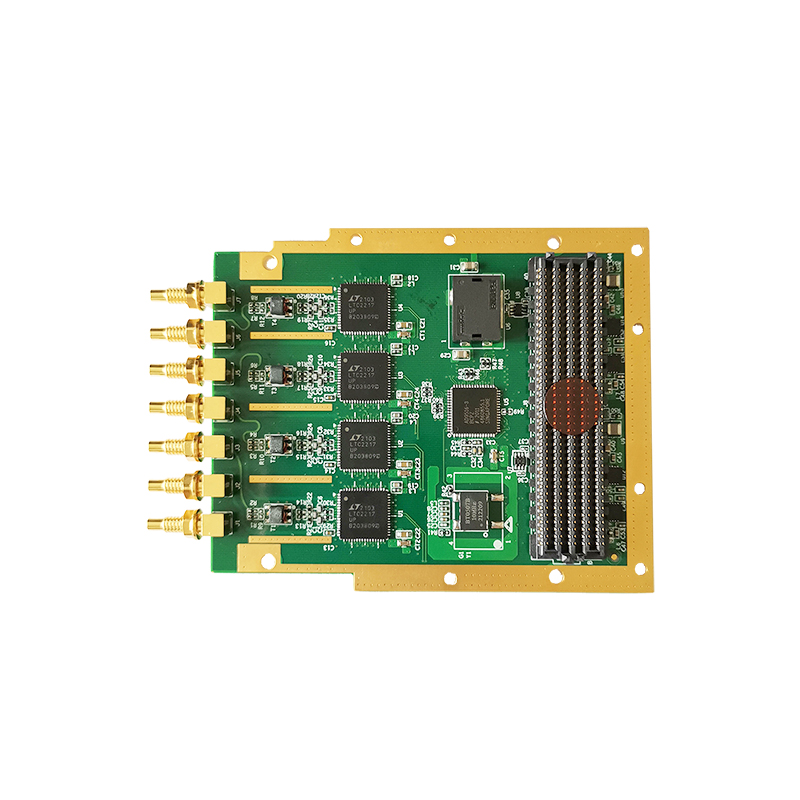

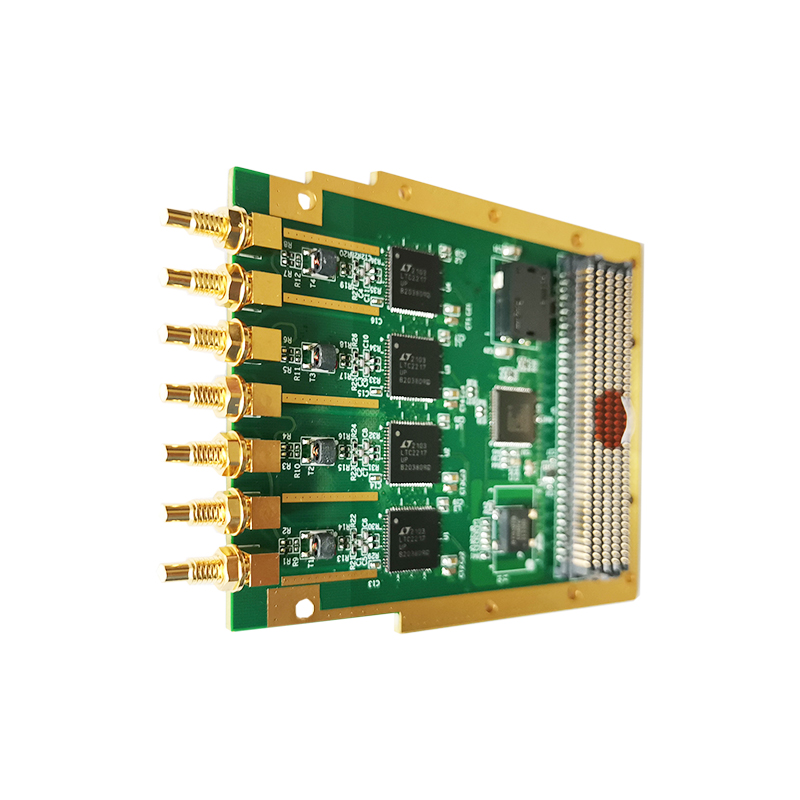

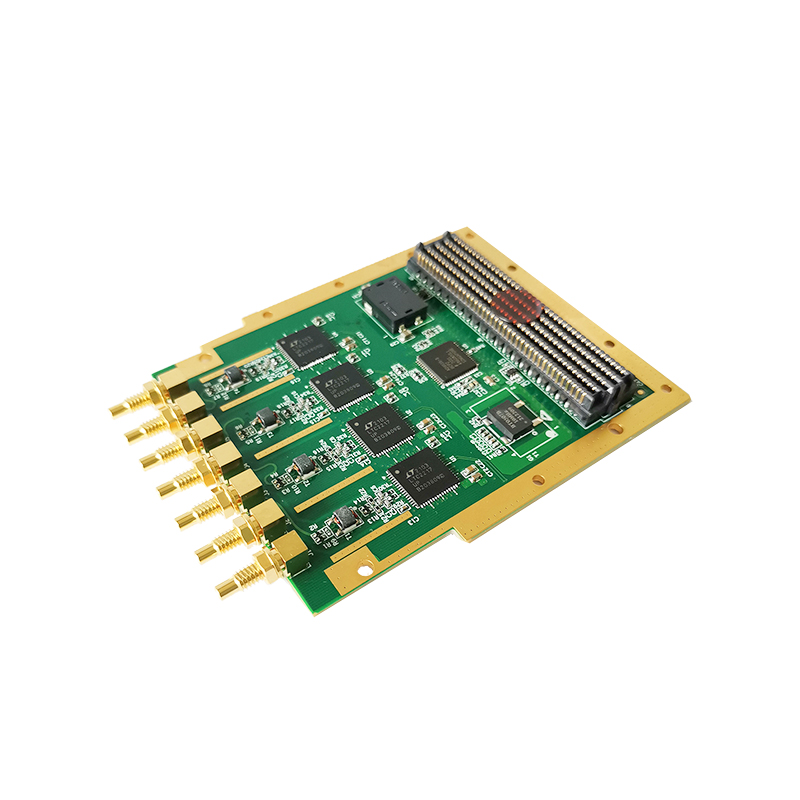

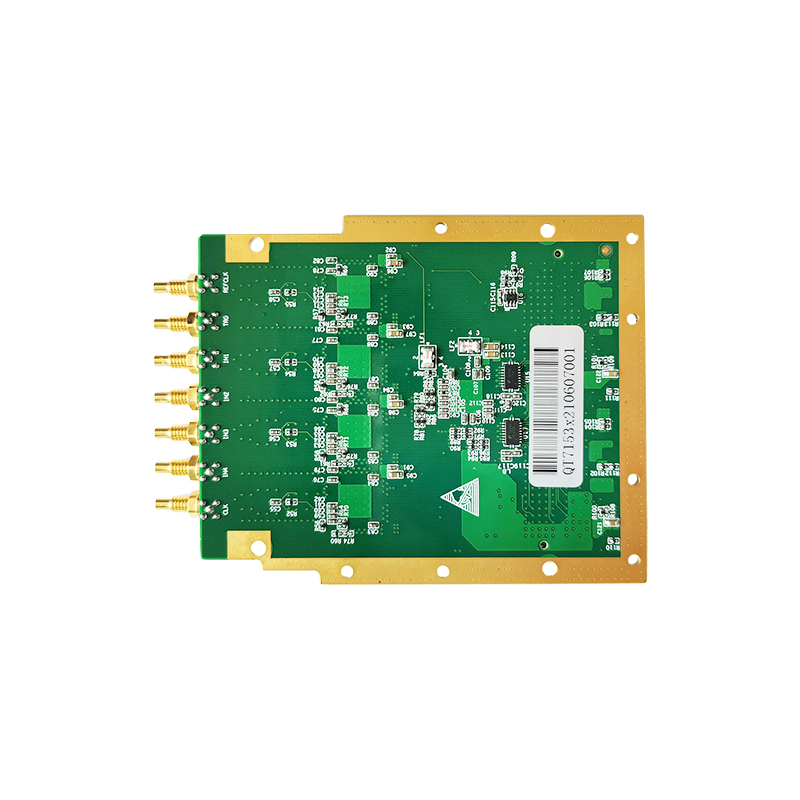

QT7153是一款多通道、高分辨率、高采样率的ADC FMC子板。它提供4路16位105MS/s的A/D通道,全功率模拟-3dB输入带宽可达400MHz。本产品是基于ADI公司LTC2217IUP模数转换芯片而设计。板卡支持触发输入/输出接口;时钟模式支持内部参考时钟、外部参考时钟、外部采样时钟等多种模式,时钟选择可通过时钟芯片AD9516的SPI信号进行配置。
QT7153板卡的电气与机械设计依据FMC标准(ANSI/VITA 57.1),通过一个高密度连接器(HPC)连接至FPGA载板。前面板装配了7个SSMC同轴连接器。QT7153支持导冷结构,可适应于坤驰的多种FPGA载板,如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板,以进行高性能的算法计算。

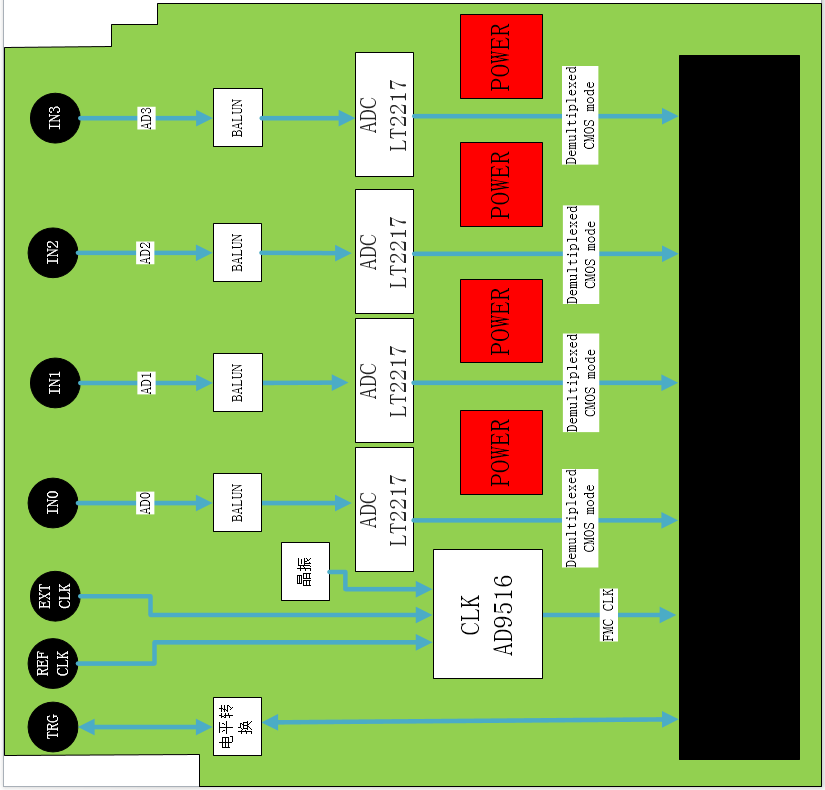

系统框图
技术规格

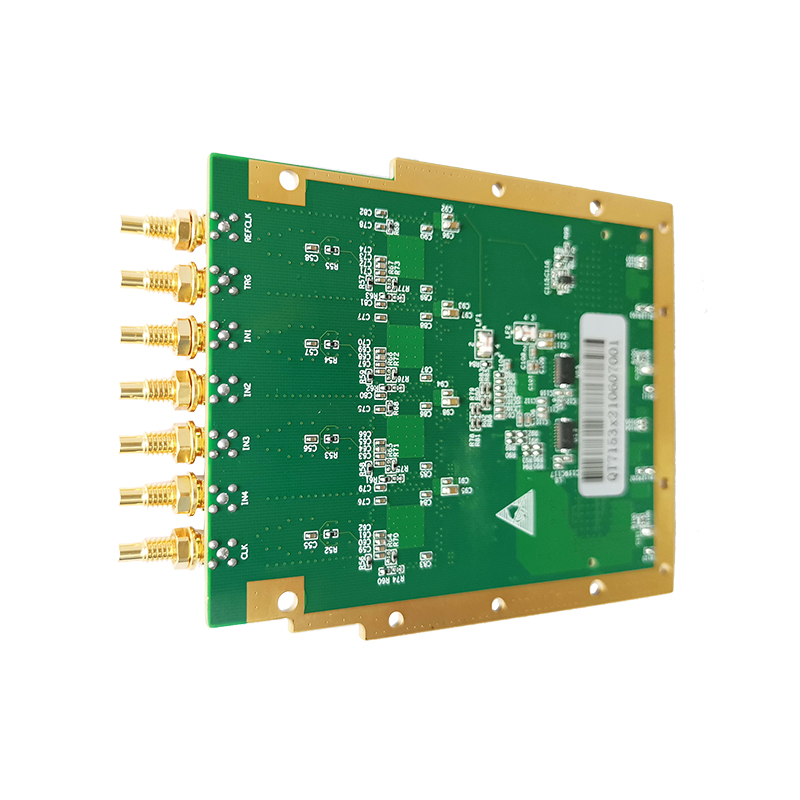

—— 7个SSMC的连接器,其中4个分别为模拟信号输入1~4;一个是外部采样时钟(CLK);一个为外部参考时钟(REFCLK);一个为触发输入/输出 (TRG)
—— 采样频率:16bit,4通道105MS/s
—— 带宽:全功率模拟带宽(-3 dB)400MHHz
—— 输出信号LVDS 或 CMOS可设
—— 适应范围:完全符合Vita57.1规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性
—— 散热方式:风冷或导冷
—— AC耦合输入
—— 时钟选择灵活:内部时钟、外部时钟选择可由载板控制
—— HPC高引脚数连接器
—— 工作温度:商业级0℃ ~ +55℃ ,工业级 -20℃ ~ +65℃
应用领域
—— 软件无线电
—— 宽带MIMO应用
—— 数字波束成形
—— (雷达/声纳)电子战
—— 物理实验
—— 信号智能
—— 航空航天和测试仪器
其他支持
—— 提供Verilog bit文件
—— 开源的C/C++ 参考例子
