简介

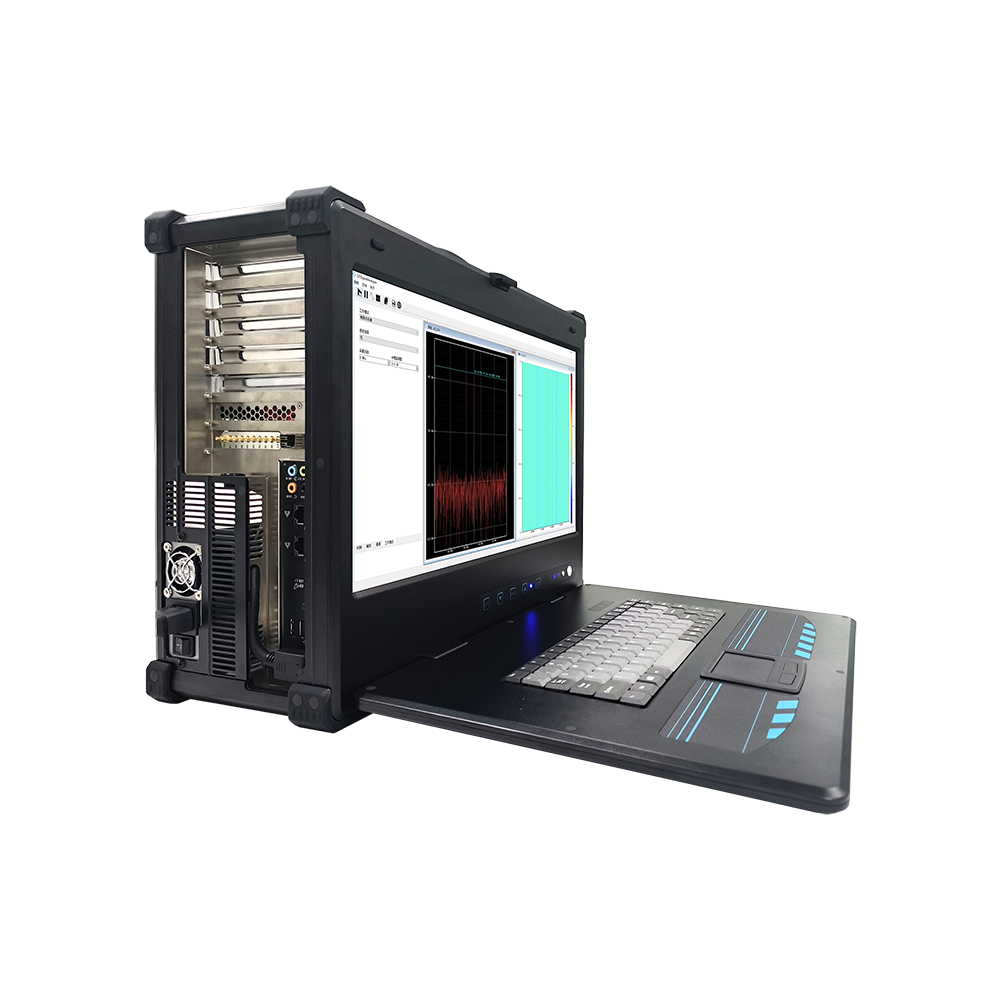

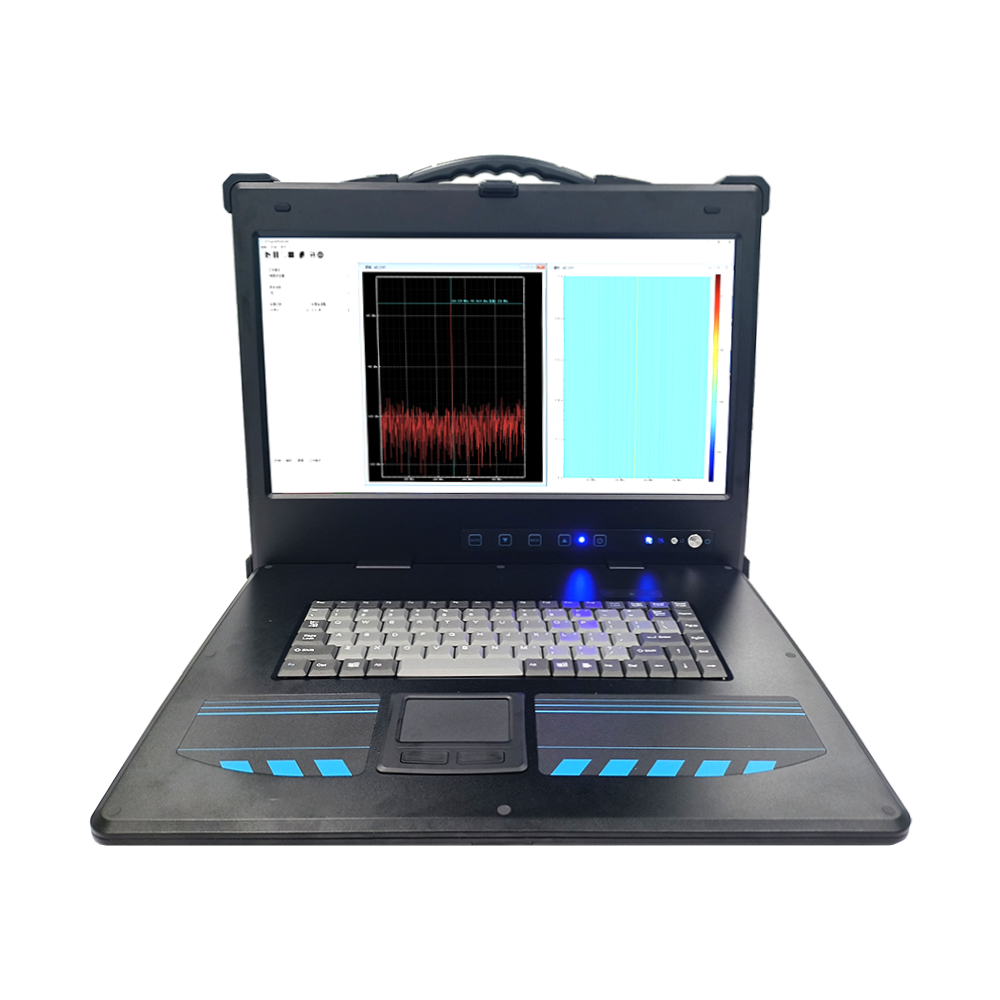

宽带频谱处理系统由超高带ADC模数转换单元、FPGA实时处理单元和计算机系统构成，实时频谱分析是随着现代FPGA技术发展起来的一种新式频谱分析仪，与传统频谱仪相比，它的最大特点在于在信号处理过程中能够完全利用所采集的时域采样点，采用快速傅里叶变换（FFT）来实现频谱测量，从而实现无缝的频谱测量及触发。由于实时频谱仪具备无缝处理能力，使得它在频谱监测，研发诊断以及雷达系统设计中有着广泛的应用。

应用领域

宽带卫星侦收；

无线电侦查；

频谱分析。

 规格

? 两路射频信号输入；

? 1.5GHz 中心频率，带宽为 500MHz；

? AD最高采样频率5GS/s;12bit;

? 集成数字信号正交下变频，复基带输出；

? 可对复基带信号进行数字滤波和降采样；

? 对基带信号进行 FFT 分析，最大分析点数为 16384；

? 分析点数可调节，可配置；

? FFT分析前端包括FFT窗函数选择;

? 分析结果通过高速数据接口传输到上位机进行显示。
