VPX-6483
技术
王工
010-82894332-808
18612003632（微信可扫码）
info@queentest.com
更多信息，码上了解
(图片可点击放大)

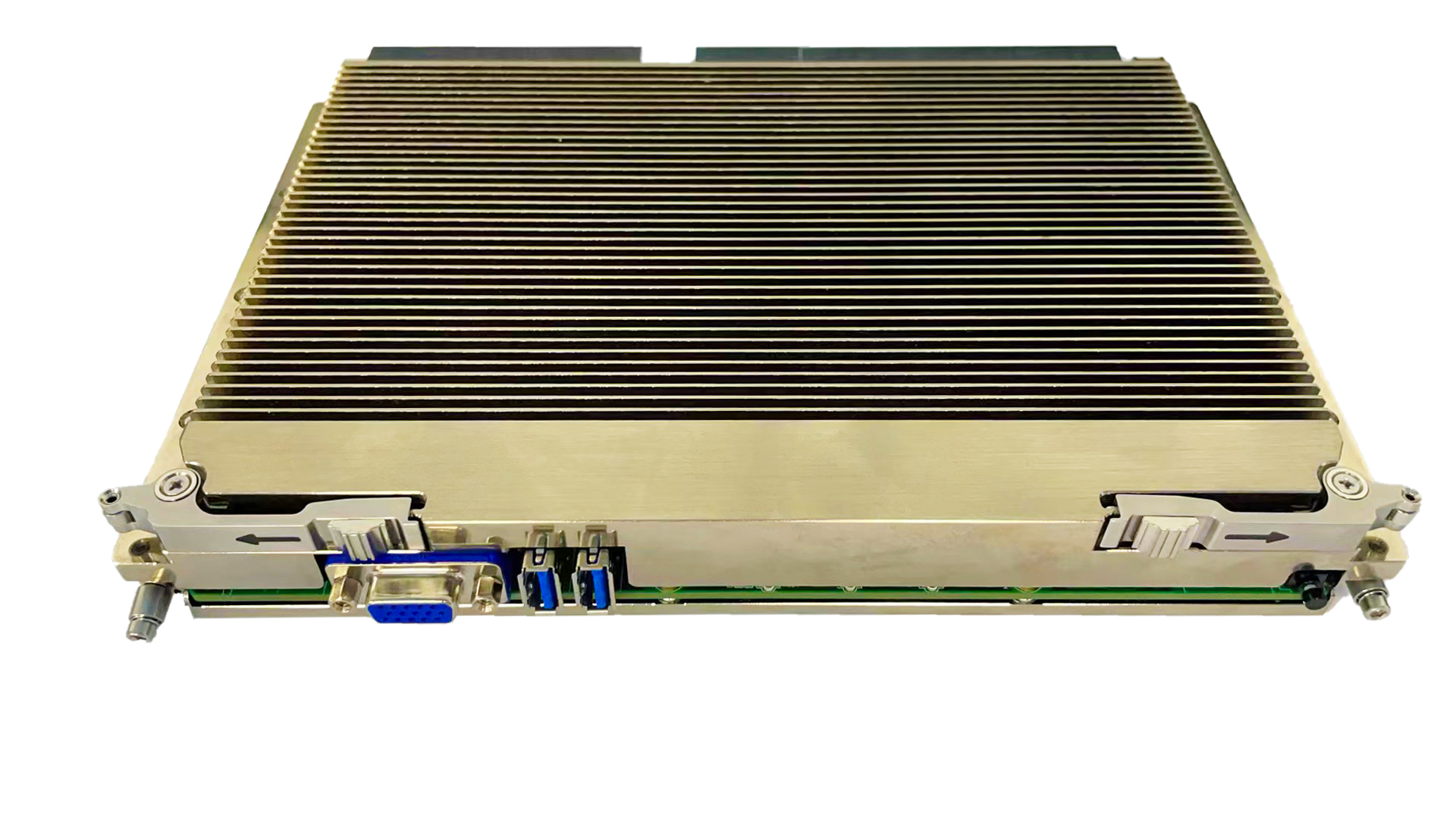

VPX-6483是6U VPX Intel® Xeon® 服务器控制器。采用Intel® Xeon® E5-2618L V4 Processor @ 2.20GHz 10核，20线程高性能处理器，支持VGA显示接口。提供64GB DDR4板载内存。VPX-6483支持多路PCIe3.0 总线。
主要性能指标
n 6U VPX，5HP；
n Intel® Xeon® E5-2618L V4 Processor@2.2GHz，Turbo 3.2GHz，10 Core，20MB Smart Cache，75W TDP；
n ASPEED AST2400 Advanced PCIe Graphics & Remote Management Processor；
n 标配四通道32GB DDR4-2133 MHz，支持ECC，最大支持板载64GB内存；
n AMI® UEFI BIOS, 8MB SPI闪存；
n VPX总线：
P0: 12V POWER SUPLY，2* IPMB,1* SYS_RESET,GA【4:0】物理地址端口，1* PCIe Ref Clock；
P1: 1* PCIe x16 GEN3；
P2: 1* PCIe x16 GEN3；
P3: 1* PCIe x8；3* PCIe Ref Clock；
P4: 4* PCIe Ref Clock，2* Serdes from I350与Base-T复用，4*1000Base-TX；
P5: 4* USB2.0，1*VGA；
P6: 1* SATA3.0，2* RS232，4* FAN，1* PS/2。
n 支持OpenVPN MOD6-PAY-4F1Q2U2T-12.2.1-2规范；
n 1个Intel® I210 千兆以太网口，RJ-45 接口；
n Intel® I350AM4 提供2路SerDes与Base-T复用，4路1000 Base-T输出到VPX 连接器到背板；
n BMC AST2400集成显卡，最大支持1920 x 1200分辨率；
n 前面板支持1个VGA模拟显示接口，通过拨码开关选择，可切换至后I/O；
n 前面板2个USB 3.0 接口，4个USB 2.0 通过VPX 连接器输出到I/O；
n 前面板支持1个RS232串口，2个RS232通过VPX 连接器输出到I/O；
n 1个mSATA；
n 1路SATA3.0 通过VPX连接器输出到背板；
n 支持1个电源指示灯（绿色），1个硬盘指示灯（红色），1个系统复位按键；
n 纽扣锂电池，用于保存RTC CMOS RAM，BIOS配置；
n 监控CPU温度，系统温度，核心电压和直流电压；
n 操作系统：Windows 7/ Windows 10/ Windows Server 2008/ Windows Server 2012等；
n 机械尺寸：233.35mm*160mm(长*宽)；
n 工作温度：-20℃～+60℃可选-40℃～+60℃；
n 相对湿度：95%，无凝露；
n 冲击：15g峰-峰值，11ms持续时间，非运行；
n 振动：2Grms随机振动，每轴频率5Hz～500Hz，工作状态；
n 重量：不大于1500g(带散热片）。
