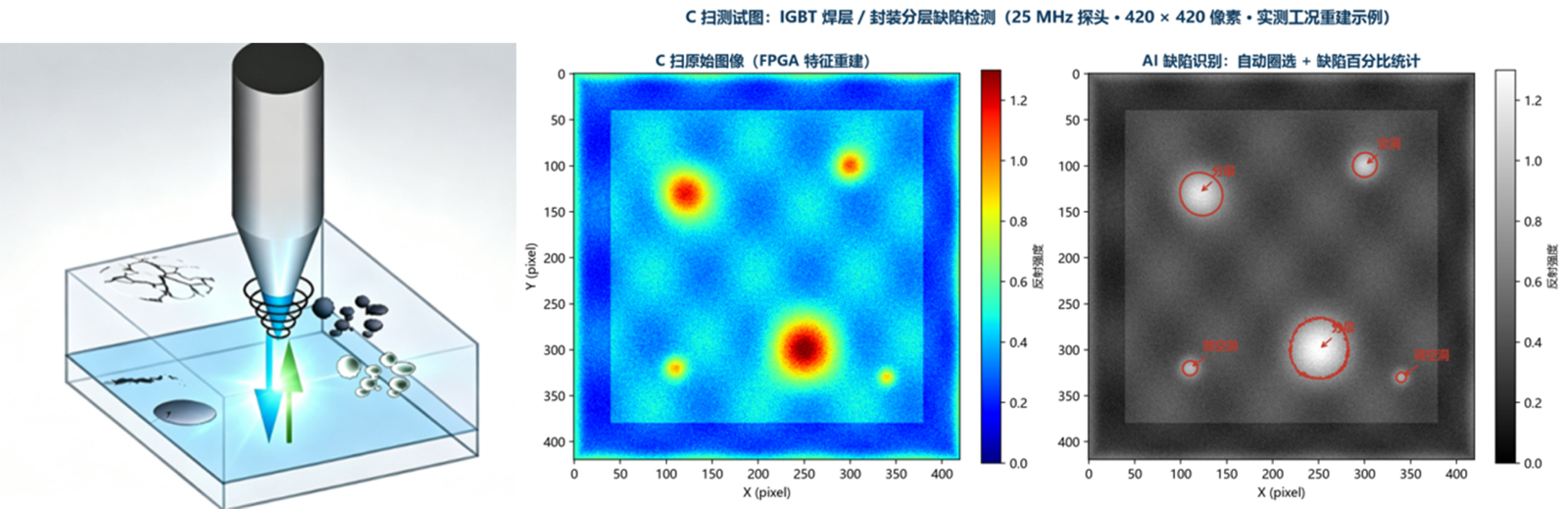

超声显微成像是工业精密制造领域的关键质量控制技术，如在材料科学和生物医学等前沿领域广泛应用。该技术通过发射高频超声脉冲并分析其反射回波，可实现对材料内部微米级缺陷（如气孔、裂纹、虚焊）的非破坏性可视化检测。
超声显微成像采用的探头频率通常高达数十至数百MHz，为精确提取回波信号中的缺陷特征信息，采集系统必须具备极高的时间分辨率（超高采样率）和幅值精度；其次，多通道阵列探头连续扫查产生的数据吞吐量可达每秒数GB，需要保障长时间连续扫查无数据丢失，实现实时成像。
·脉冲发生器：超声换能器发射声波（作用于样品）。
·回波信号：换能器接收→前置放大器/TGC→高速数字化仪（ADC采样）。
·数据传输：数字化仪通过PCIe（支持P2P）直接将数据传至NVIDIA GPU显存。
·并行计算：GPU执行滤波（数字滤波）、FFT（频域提取）、深度学习推理（缺陷识别）。
·实时成像：结合扫描控制卡传来的实时位置坐标，进行扫描成像，并触发报警。

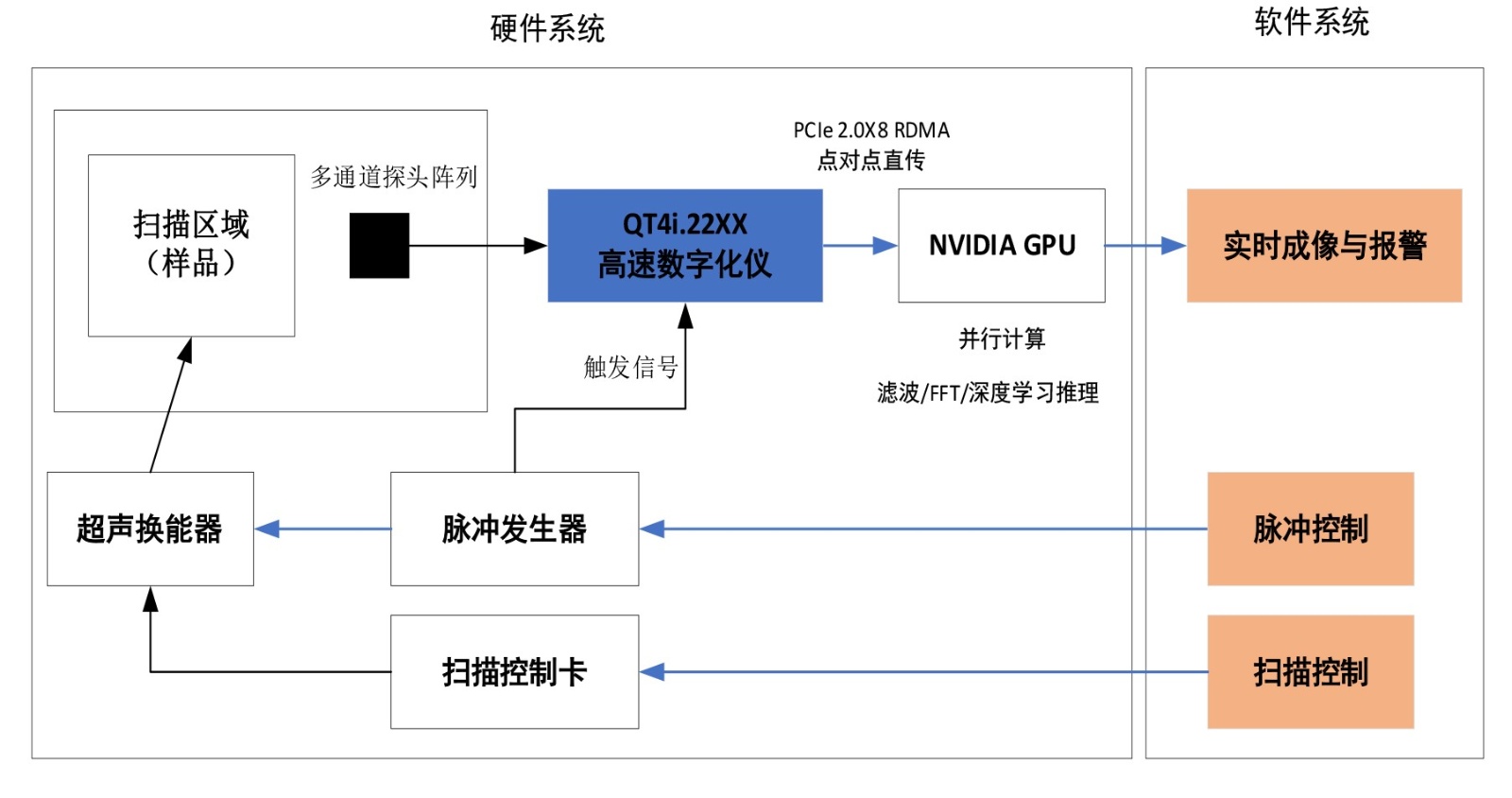

系统整体框图如下：
·核心板卡：系统采用QT4i.22XX系列高速数字化仪作为核心采集单元。该系列提供从1.25GS/s到5GS/s的多种采样率配置，支持单通道、双通道或四通道同步采集，各通道配备独立的ADC和放大器。板载4GSample内存，可配置为FIFO缓冲模式以支持连续数据流。
·射频前端：多通道超声探头阵列配合定制化信号调理模块，将超声回波信号转换为匹配数字化仪输入范围的模拟电压信号。
·平台主机：主控计算机，需提供PCIe x8 Gen2及以上规格插槽，同时安装NVIDIA Quadro或Tesla系列GPU卡。
·板间数据流：QT4i.22XX通过PCIe x8 Gen2接口与主机互联，其持续流模式传输速率超过3.4GB/s。数字化仪通过RDMA机制将采样数据以全PCIe传输速度直接写入GPU显存地址空间，实现一次PCIe传输的零拷贝直传。此过程中数据完全绕过主机CPU和系统内存，大幅提高系统运行效率。
QT4i.22XX系列是超高速信号采集PCIe数字化仪，采样率覆盖1.25GS/s至5GS/s范围，支持一通道、二通道及四通道配置，各通道配备独立ADC核心和放大器，确保通道间高度同步性与一致性。

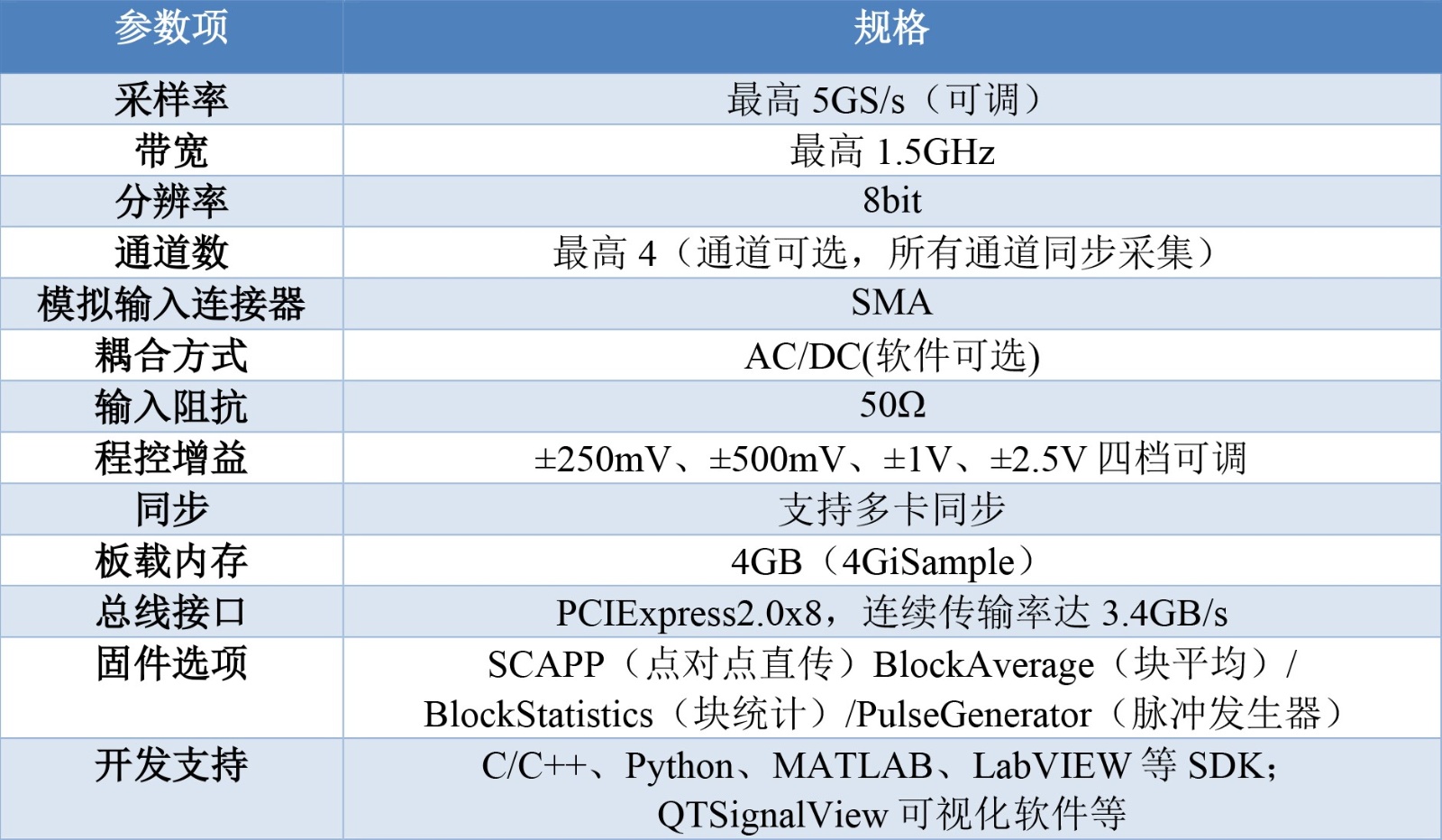

主要技术规格：
软件支持：
·开发工具链：SCAPP SDK提供从数字化仪与GPU卡交互的底层驱动到上层API的完整工具链示例程序，用户可在示例基础上快速实现定制化扩展。
·驱动兼容性：支持Windows和Linux双平台操作系统。RDMA点对点直传功能仅支持Linux环境。
最高5GS/s实时采样率配合1.5GHz模拟带宽，能够完整捕获超声显微检测中数百MHz探头脉冲信号的时域细节与谐波成分，为GPU后续精密频谱分析提供高保真原始数据。

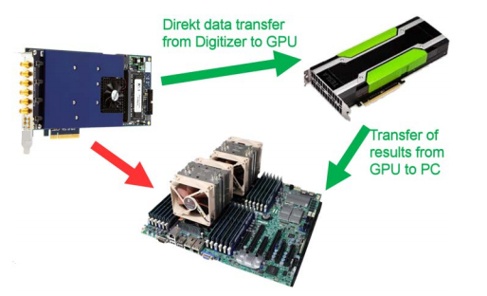

SCAPP RDMA直传技术将QT4i.22XX数字化仪采集的数据直接传输到GPU的显存地址空间，实现仅一次PCIe传输的零拷贝直传。CAPP SDK提供了完整的软件支持包：
·数字化仪与GPU卡交互的驱动程序及API接口；
·一套丰富的CUDA并行处理示例代码，涵盖滤波、平均、数据解复用、数据格式转换及FFT等超声信号处理的常用基础算子；
·所有软件均基于C/C++开发，编程模型简单易用，在示例基础上可快速扩展和定制化修改。
单/双/四通道灵活配置，各通道独立ADC确保同步性，满足工业超声显微检测中多通道阵列探头快速大面积扫查的部署需求。

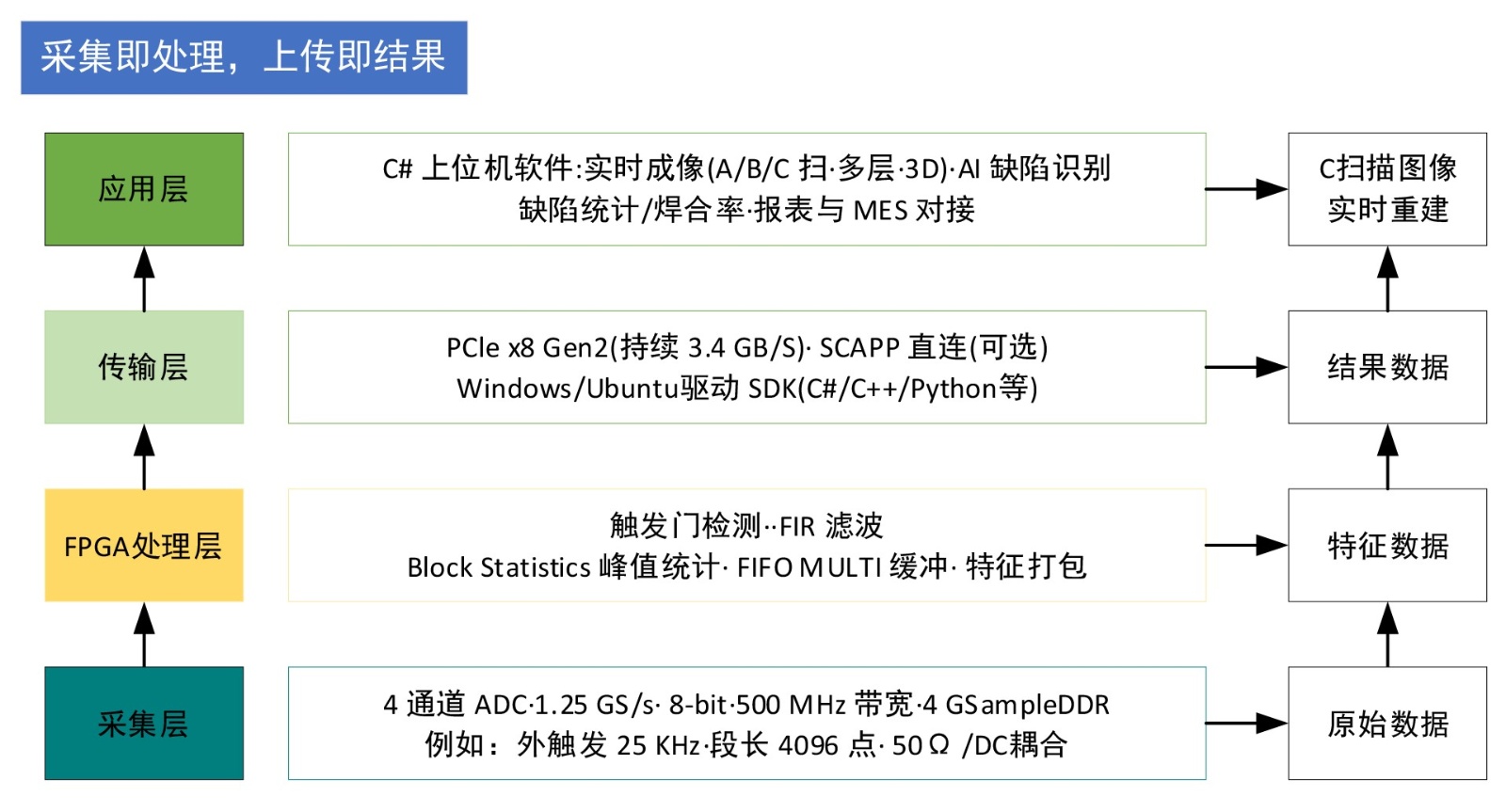

4GSample板载内存在FIFO模式下与SCAPP RDMA直传无缝衔接，实现从采集前端到GPU后端的全链路无阻塞流水线，确保长时间连续扫查过程无数据丢失。
北京坤驰科技有限公司提供的基于QT4i.22XX与SCAPP技术的系统集成方案，将超高采样率采集、PCIe RDMA点对点直传、GPU大规模并行计算三大核心能力深度整合为一个经过充分验证、易于二次开发的完整套件，具有显著的差异化竞争优势。本系统集成方案的成功实践，充分展现了QT4i.22XX配合SCAPP技术在超声显微成像无损检测领域的强大应用潜力，也验证了北京坤驰科技有限公司在高速数据采集与实时信号处理领域为客户构建前瞻性、智能化检测设备的核心能力。
