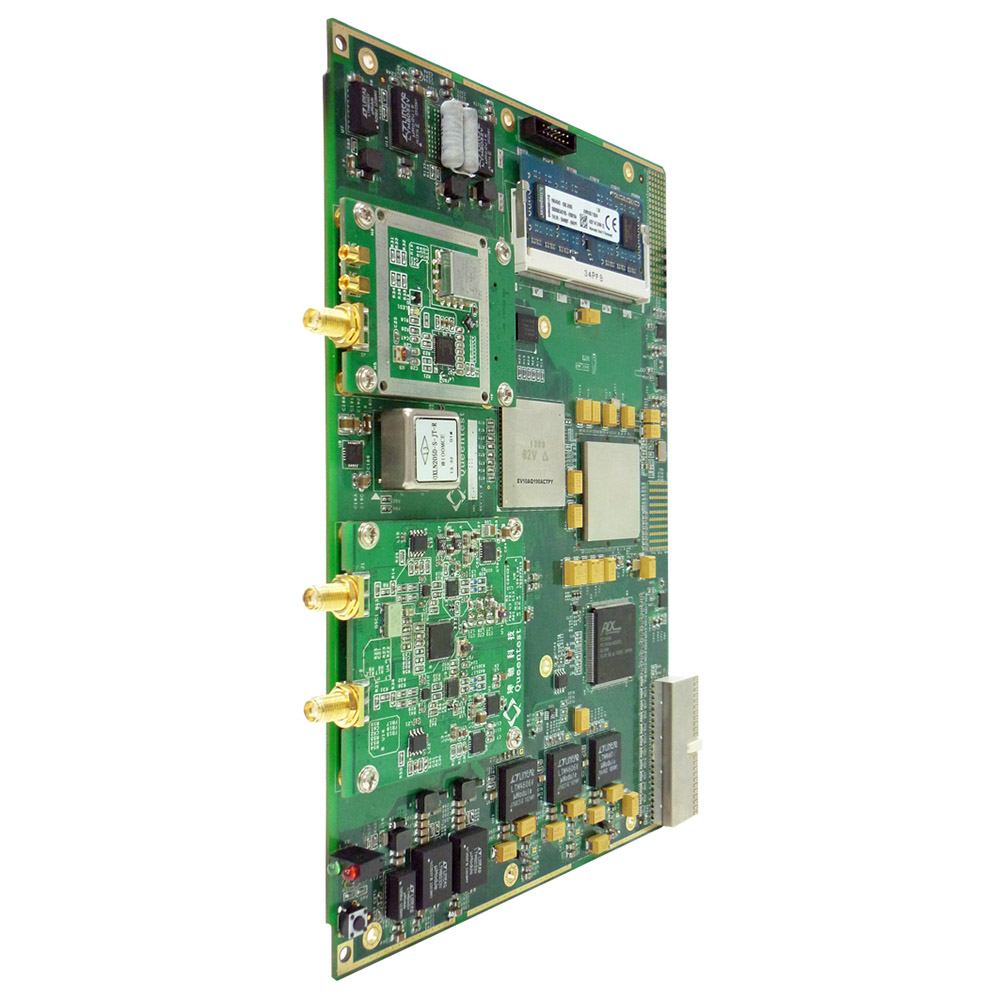

6U cPCI高速AD系统：
l 大支持4通道同步采集。
l 高1.25GSPS采样率/4通道。
l 10bit 转换精度。
l 支持AC、DC藕合方式；支持高频脉冲信号输入。
l 大板载2GB DDR3存储器。
l 支持外部触发输入或输出,；支持用户扩展IO。
l 支持GPS同步和时间戳功能。
l 标准6U CPCI结构，支持PCI 32bit 33MHz传输总线。
l FPGA支持用户自定义逻辑开发。
6U cPCI发送/接收系统：
1． 2通道 8bit 1.5GSPS 采集模块。
2． 10通道 14bit 125MSPS ADC模块。
3． 8通道14bit 10MSPS ADC模块。
4． 2通道 14bit 1GSPS DAC模块。
5． 10通道 14bit 125MSPS DAC模块。
6． FPGA采用 2块 Xilinx XC6VLX315T FPGA。
7． 每块FPGA部署 2GB 64位宽 DDR3 存储器，总共4GB 板载内存。
8． 扩展TI 320C6455 DSP，分别具有独立的DDR2外存储器和flash 芯片。
9． 采用PLX9056接口芯片，支持66MHz 32bit PCI总线。
10． 6个485接口，IO方向可控制。
11． 标准6U CPCI板卡，3槽宽度。
