RF SoC技术构建高性能雷达信号收发系统丨应对多通道、高速度与同步挑战

返回列表 来源：坤驰科技 查看手机网址
扫一扫!RF SoC技术构建高性能雷达信号收发系统丨应对多通道、高速度与同步挑战扫一扫!
 浏览：- 发布日期：2025-09-23 23:05:34【大 中 小】


RF SoC技术构建高性能雷达信号收发系统

应对多通道、高速度与同步挑战

高性能雷达信号收发系统集成了高速信号采集、同步发射、大容量数据存储及实时处理等关键能力，通过模块化硬件架构与软件平台协同工作，可满足航天探测、气象监测等领域对复杂环境目标高精度感知的需求。

1


PART.01

核心硬件平台

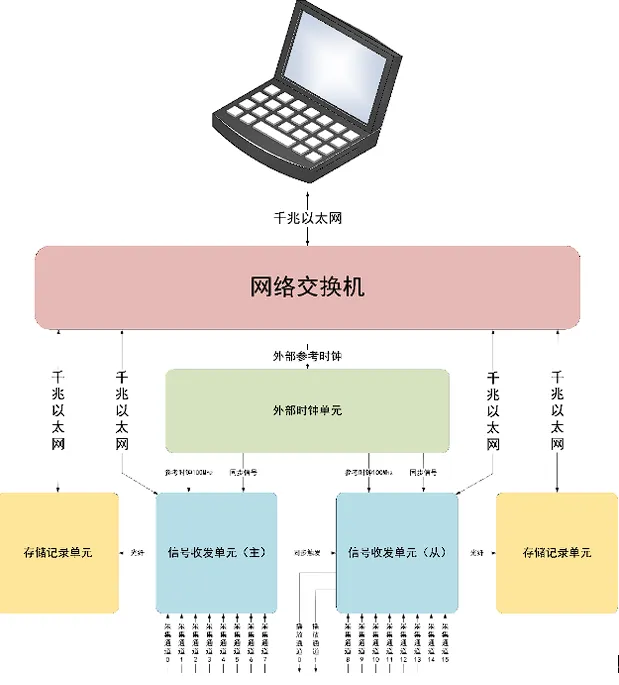

该系统通过RF SoC射频收发模块、高精度时钟源、高速信号存储记录仪、千兆工业级交换机四大核心模块协同工作，支撑系统实现高速信号采集、同步与大容量数据存储的需求：

2


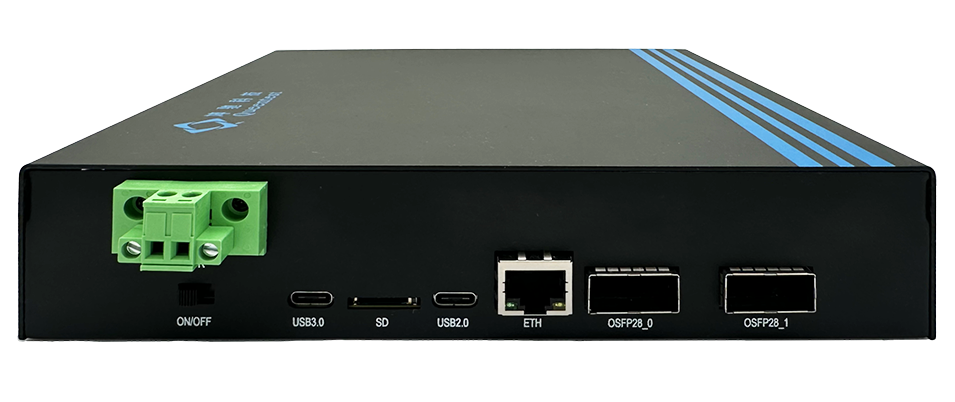

RF SoC射频收发模块：
模块的核心硬件是采用RF SoC技术的QT2347DR射频收发卡，该模块承担系统的射频收发与信号处理功能。
·多通道：单板卡提供8通道信号采集和发射能力。系统集成两块 QT2347DR 射频收发仪，实现16路高速信号采集和多路信号发射。
·高速度：频率覆盖5M~6GHz，支持最高1.6GS/s的信号采集速率和3.2GS/s的信号信号发射速率，满足宽带高速信号处理需求。
·灵活接口：板载2个QSFP28形式100Gb高速光纤接口，以及一个M.2型式的SATA接口，一个SD卡，配备26路通用GPIO，用于精密触发（3路）、设备间通信（6路）及复杂逻辑控制，提升整个信号采集系统的适应性。

3(1)(1)

高精度时钟源：
该单元支持外部高稳时钟，为系统提供相位对齐的100MHz时钟源和外同步源，确保多设备相位同步，时钟抖动控制在＜100ps，保障信号采集与发射的精准同步性。

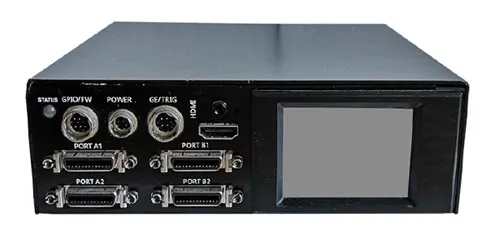

高速信号存储记录仪：
2个QTC4000负责采集数据的存储与转发，与QT2347DR通过QSFP28光口通信，最大支持存储容量8TB，存储带宽达 3.2GB/s，数据导出使用RJ45接口的千兆以太网接口，导出速率70MB/s。


4



8口千兆工业级交换机：
连接2台QT2347DR、2台QTC4000，实现内部设备管理与数据交互，并提供一路千兆电口与上位机通信。


PART.02

软件与逻辑平台

逻辑算法：
采用数据缓冲、抽取算法优化处理流程，降低实时显示负荷。
软件控制：

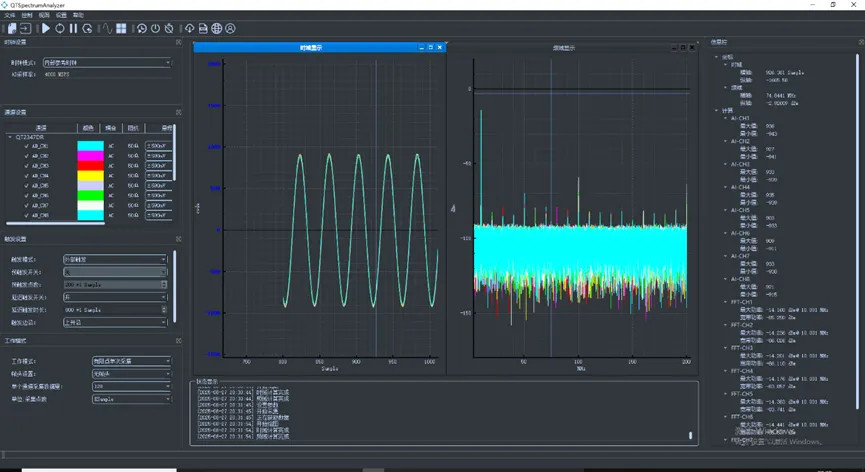

QT SDR上位机软件实现参数配置（触发、采集、发射）、系统监控及16通道波形同步动态显示，直观展现采集结果。

5


PART.03

一体化整机机箱设计

6

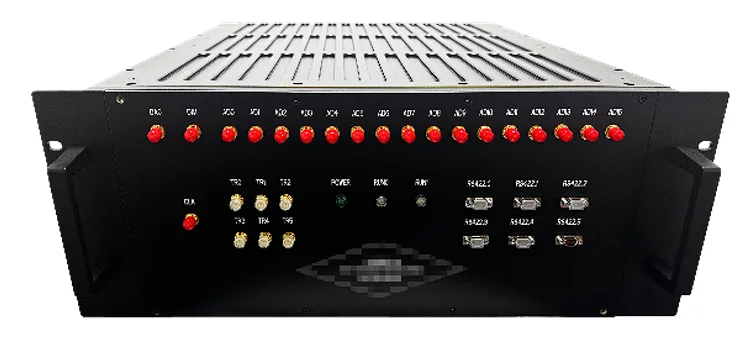

硬件高度集成于4U机箱（宽482.6mm x 高177mm x 深550mm，风冷散热），接口丰富，布局优化。

坤驰科技研发的雷达收发系统实现了高速信号采集、同步发射、长时间大容量数据存储与实时传输处理等核心功能。系统凭借优秀的性能，在航天雷达目标探测、气象雷达信号分析等领域展现出重要的应用价值，同时积累了宝贵的技术经验和工程实践基础。
